智能雷达料位计

了解雷达物位计在有爆炸危险区域中的安装和接线要点

作者: 编辑: 来源: 发布日期: 2023.02.08
信息摘要:
工业生产中,有一种区域不得不引起重视,那就是有爆炸危险的区域,在这种区域中安装雷达物位计或者其它测量仪表,不但要有一定的防爆要求,在安装和接…

工业生产中,有一种区域不得不引起重视,那就是有爆炸危险的区域,在这种区域中安装雷达物位计或者其它测量仪表,不但要有一定的防爆要求,在安装和接线方面也有着非常高的要求,今天就给大家讲讲雷达物位计在有爆炸危险区域中的安装和接线要点。

u=819094238,1795804749&fm=253&fmt=auto&app=138&f=JPEG

(图源网络)

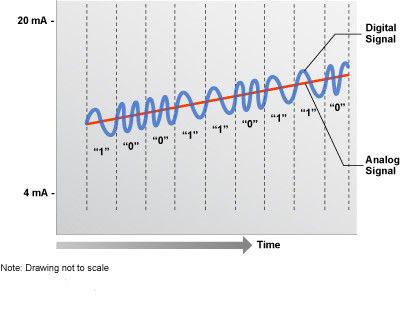

在正式了解雷达物位计在有爆炸危险区域中的安装和接线要点之前,我们首先了解一下数字通信的接线,一共两种通信类型。第一种是PROFIBUSPA通信,它是一种两线制现场总线通信系统,广泛应用于过程工业,PROFIBUS网络可以将多个筒仓内使用该总线的仪表用两条线连接在一起,并通过耦合器将它们汇集到一个统一的系统中。系统从这些仪表中收集所有测量和应用数据,并提供配置输入,非常方面。它的优势在于,可以从单一位置进行配置和调试,用于管理整个库存的数据管理诊断检查和警报以及预防性维护资源管理。另一种是HART通信,用于使用数字信号将现场仪器测量值连接到控制系统。模拟量输出的雷达物位计大多兼容HART协议,其数字信号是频率信号叠加在4~20mADC信号上,共同作为PLC或DCS输入,无需额外接线,它可以是两线系统或四线系统。它的优点是,可以对雷达物位计进行远程编程、校准和诊断。

aa18972bd40735fab2a2f65c9f510fb30e240880

(图源网络)

接下来步入正题,易燃易爆物质以气体、粉尘等形式存在于工业行业中,在一定浓度、空气和火源的状态下会产生爆炸。很多国家都制定了管理爆炸危险的法规,并对危险区域进行分类,规定在危险区域使用的仪表必须是国家指定机构认可的防爆设备,此外还需要根据规范要求完成电气安装。我们总结出以下五种情况下的电气接线要点:

1、现场总线ProfibusPA本质安全系统,可以在每个两线回路中连接多达8个传感器,并且可以通过连接器连接到ProfibusDP的多个连接。

2、四线本安防爆系统,四线制,24VDC供电,增安型接线,4~20mADC与外壳输出隔离,安全区无需隔离安全屏障。

3、四线防爆系统,四线制,4~20mADC输出,Exe增安型线,Exd防爆外壳

4、HART协议两线制本安系统,两线制回路24VDC供电,4~20mADC输出,兼容Hart协议,需要安全栅隔离。

5、二线本安隔爆系统,二线、回路电源12~36VDC,输出4~20mADC,增强型安全回路线。隔爆外壳和本安设置显示腔本体之间是齐纳栅,在安全区,不需要隔离安全栅。

仪表的正确安装和接线本就是使用时的重中之重,是使测量仪表准确测量的重要保障,尤其是在危险爆炸区域使用,要更加谨慎、细致的做好安装和接线工作,只有这样才能保证安全的同事发挥雷达物位计测量准确、稳定的优势。
