棒状天线式雷达液位计在液体储罐中的安装技巧大科普,行业必看!

作者: 编辑: 来源: 发布日期: 2023.02.08
信息摘要:
我们曾经写过一篇文章,介绍了雷达液位计安装技巧,很多用户表示特别实用,不断留言想寻求一些安装方面的知识科普。那么今天我们就细化一些,讲讲棒状…

我们曾经写过一篇文章,介绍了雷达液位计安装技巧,很多用户表示特别实用,不断留言想寻求一些安装方面的知识科普。那么今天我们就细化一些,讲讲棒状天线式雷达液位计在液体储罐中的安装技巧。

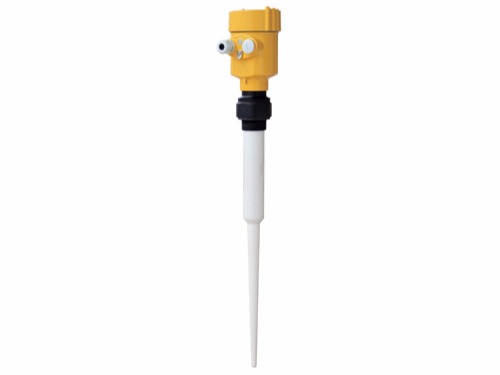

棒状天线适用于测量液体和泥浆液位,但不适用于散装固体。通常的安装方法是直接安装在液罐顶部或通过安装管安装在液罐顶部。安装接口为简单的螺纹安装或法兰安装,天线的材料为高分子材料低介电强度,像聚丙烯或聚四氟乙烯,聚四氟乙烯具有更好的耐腐蚀性,可适用于腐蚀性强的酸、碱和化学溶剂,在化工、石化和制药工业中得到广泛应用。在应用中尤为重要的是天线的斜锥部分是这种天线发射微波的有效部位,所以必须伸入罐内,不能伸入安装管内,如果安装管太长,可将天线根部的圆柱部分加长,保证斜锥伸入罐内。此时噪声电流正常,回波信号强,仪器可以正常工作。如果天线没有加长段,导致锥体的倾斜部分在短管内,产生强烈的“下降振荡”噪声,导致噪声增大淹没回波信号,仪表就不能正常测量了。

d0a2ef24ce5142ac95c2461bb22009ec_89

棒状天线能测到的最高液位取决于很多因素,首先天线的锥形部分必须全部进入储罐,因为减负振荡噪声无法通过软件解决。其次天线锥的下端是可以测量液位的最高位置。但靠近天线末端测量误差较大,实际使用时尽量不要进入离末端50mm的地方。理想情况下,被测液体不应接触天线杆的底部,因为一些棒状天线在圆锥部分的底部有一个细长的圆柱部分,这个部分既不发射也不接收微波,这部分液体浸入不影响测量,但可能会受到液体波动引起的天线侧向力,特别是在罐体和搅拌器中,这就要应该考虑天线可以承受的机械负载,以避免天线损坏。另外还有一些点要注意,上面也说了,棒状天线的锥形部分是用来发射和接收微波的,如果锥形部分浸入粘性液体中,即使液面下降,一些物质也会附在锥形部分,这会降低天线的发射和接收效率。如果锥体中堆积了大量物质,尤其是导电物质,天线将无法收发微波。如果少量低粘度液体,如溶剂或水性产品接触到天线,它会自行流下,仍然可以测量,但可能会影响精度。所以最好不要让天线杆接触被测材料。

微信图片_20230208170312

不同类型天线的雷达液位计都有自己的特点,在安装时需要使用的技巧也不一样。尤其是工业测量中及时是储罐液位,介质也各种各样,千变万化,文章中所说的技巧仅供大家参考,涉及到具体应用,大家还是应该具体分析。
