关于雷达物位计回波包络线你必须知道的事

作者: 编辑: 来源: 发布日期: 2023.02.09
信息摘要:
要想使用好雷达物位计,读懂回波包络线很重要。因为雷达物位计是根据回波测距原理工作的,它的工作的必要条件是接收到被测物料面回波,然后据之计算距…

要想使用好雷达物位计,读懂回波包络线很重要。因为雷达物位计是根据回波测距原理工作的,它的工作的必要条件是接收到被测物料面回波,然后据之计算距离,再转换成相应电信号输出。而在实际处理时是将回波曲线以包络线形式储存在存储器中,并进行处理的,是作为信号处理的基础存在的。所以看懂回波曲线,了解它是很有必要的。

4bfcaca864ecf4c82c794e74f8fb3c7

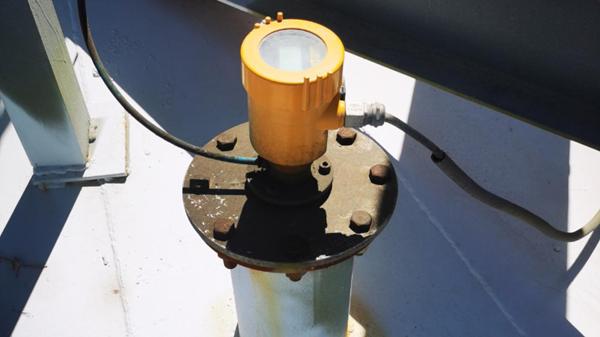

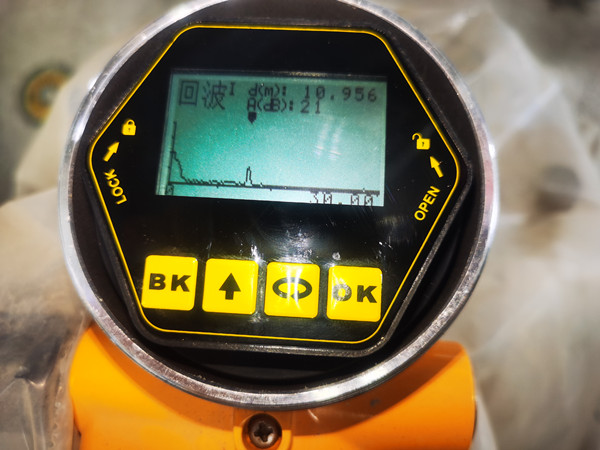

起初,回波包络线只能用连接到雷达物位计电子单元的示波器观察,并由技术人员进行调整。随着技术的发展,现在可以通过HART、Profbus或其他通信协议发送回波包络线,并使用专用软件在计算机屏幕上创建回波包络线。回波包络线表示微波物位计在筒仓内看到的内容,以及经过智能处理后的信号处理结果,回波包络线通常是在水平面观察到的。回波包络线有简单的,也有复杂的。简单的回波包络线是当天线信号强时,比如测量大部分液位时,液位一般平滑,反射信号强,液位以清晰强烈的峰值信号表示,没有其他来自噪声、干扰的信号干扰回波,回波处理很容易确认为正确的回波,具有很高的置信度。复杂的回波包络线是测量固体介质时,由于物料表面不平整,漫反射信号较弱,固体仓内会存在各种障碍物,导致回波信号复杂,回波处理难度大。比如由于多层交叉支撑结构,多层支撑结构产生的反射波形成了很多干扰回波信号。只需考虑阈值曲线上的第一个或最大回波,因为物位回波通常是不正确的。在这种情况下,智能回波处理是非常必要的,必须使用信号处理软件来判断哪些是干扰回波信号,将其消除,找到真正的回波信号。

3

那么回波包络线应该怎么看呢?通俗解释就是智能处理软件分析接收的回波信号从噪声中选取真实的物位信号,通过回波包络线的图形来描述处理过程。回波包络线图可以图形化地描述筒仓中的回波。水平X轴上的0点代表天线的安装参考点;回波反射信号,从料仓反射回来的信号包括天线末端的衰减信号、虚假回波和真实物料表面回波;动态时变阈值曲线,这是回波包络图中的可调整动态变化的基线。所有低于该基线的回波都被认为是无效的回波,只有高于基线的回波才会被包含在算法中进行处理。当出现虚假回波时,动态特性曲线会移动到虚假回波的周围,使虚假回波失效。可以根据需要调整每个所需读数的回波包络;虚假回波是材料表面以外物体反射的回波;算法是信号处理软件测量3个元素来确定实际材料表面回波;回波标记是用于确定到所选回波的距离;多径回波:除物料表面直接反射路径以外的回波。

以上就是一些关于雷达物位计回波包络线的知识,想要用好仪表,从选型到安装到调试,每一步都很重要,了解回波曲线也是这其中的一部分,虽然不是人人都需要成为专业的技术人才,但是多了解一些专业知识对从业者来说是非常有必要的。
