详解二线制和四线制雷达物位计的接线知识

作者: 编辑: 来源: 发布日期: 2023.02.07
信息摘要:
雷达物位计的供电方式有两种,一种是二线制另一种是四线制。仪表的接线问题也是一个比较重要的环节,这部分工作做好是保证仪表正常、准确、稳定测量的…

雷达物位计的供电方式有两种,一种是二线制另一种是四线制。仪表的接线问题也是一个比较重要的环节,这部分工作做好是保证仪表正常、准确、稳定测量的一个保障因素。今天我们就来解析一些二线制和四线制雷达物位计的接线知识。

所有早期的雷达物位计都是四线制的,电源线和输出信号线是独立的。随着低功耗、高灵敏度、快速电子元器件的快速发展,雷达物位计实现了二线供电,供电和信号输出两根线。二线制雷达物位计的推出,使其能够替代更多的传统物位计。因为二线制仪表的满载工作电流必须在4mA以内,所以响应会比较慢。在某些情况下,仍然需要4线系统,有时需要220VAC电源,也需要四线系统。

4bed2e738bd4b31c20e2c1308cd6277f9f2ff85b

(图源网络)

二线制雷达物位计使用相同的两根线进行供电、信号输出和通信。一般采用24VDC供电,模拟量输出采用4~20mADC电流信号,现场总线通讯输出可选择ProfibusPA、FF等不同总线类型。在回路中施加一个恒定的直流电压,然后仪表根据仪表读数或在回路中选择的现场总线通信电源产生4~20mADC的电流。回路的24VDC电源可以独立也可以合并,和PLC电源通道。其他设备,如远程显示器或记录器,也可串联在同一电路中,但这些设备会降低仪器可用的工作电压。雷达物位计对最低工作电压和最大回路电阻都有要求,回路的设计必须考虑回路中的所有设备和导线总长度,确保回路总电阻不超过规范要求,如果超过,仪器将无法工作。二线制仪表的功耗很小。最低点可在50mW以下,最高点可消耗0.6w,具体取决于指示物位计的电流值,所以仪器的设计必须满足最小可用功率,始终保持强大的信号和给可以接受的响应速度。二线回路供电仪器与四线仪器相比具有许多优势,包括仅使用一对屏蔽双绞线供电、发送数据以测定物位,基本的筒仓系统也可以使用同一系列24VDC电源与简单的远程显示器串联连接。

37c3419ecf524d73b1861b7e0d214411_18

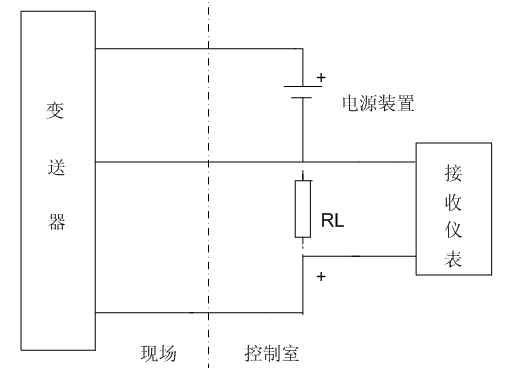

安装四线仪表时,要用几根线加电线保护管或其他作为输入输出的开关量输出信号,安装成本相对高一点。但是,对于精度要求非常高的场合,雷达物位计往往依赖于压力和温度参数的输入,这需要额外的电源,而这在二线制系统中是无法提供的。随着通信要求,比如RS485或其他高速数字数据,需要更大的功率,这是二线制仪器无法提供的。
