了解慧博新锐80G调频雷达物位计

作者: 编辑: 来源: 发布日期: 2022.04.15
信息摘要:
80GHz调频雷达物位计又叫做调频连续波雷达物位计。调频连续波雷达,是一种更高频率的雷达物位计。随着雷达应用的细化,国内外各雷达厂家研制更高…

80GHz调频雷达物位计又叫做调频连续波雷达物位计。调频连续波雷达,是一种更高频率的雷达物位计。随着雷达应用的细化,国内外各雷达厂家研制更高频率的雷达物位计,以满足各种工况的需求。我司研制成功80GHz调频连续波雷达物位计,并经过1年的试验应用,取得了不错的效果。

微信图片_20220415094437

一、测量原理

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差δf,便可得到雷达安装位置料面的距离R,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。


二、特点

1.毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。

2.更小的天线尺寸,满足了更多的工况场合测量。

3.多种透镜天线,更小的发射角,更集中的能量,回波信号更强,同等工矿条件下,相比于 其他雷达产品具有更高的可靠性。

4.拥有更强的穿透性,在有粘附及凝结的情况下也可以正常使用。

5.动态信号范围更大,对于低介电常数介质的测量更加稳定。

6.多种测量模式,快速测量模式下雷达反应时间小于1S

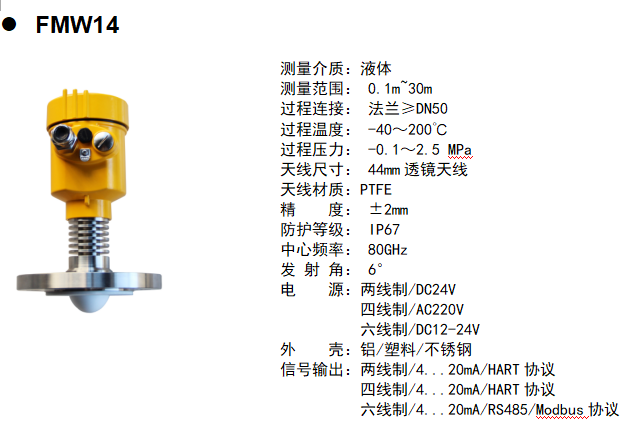

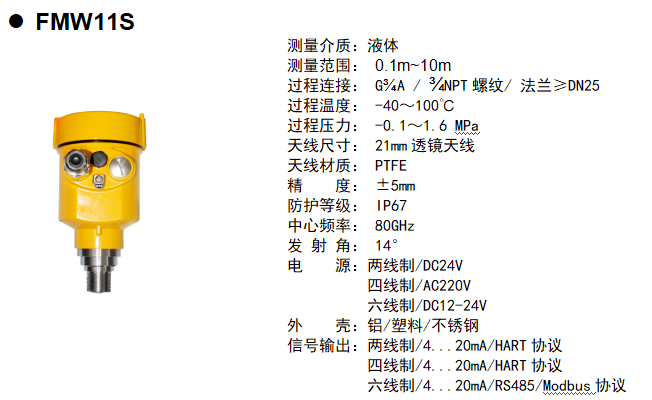

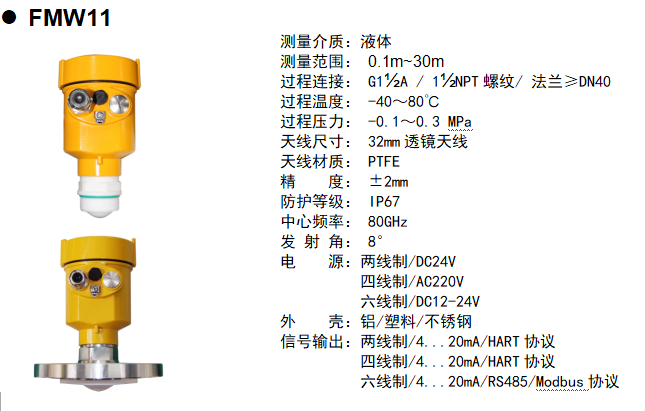

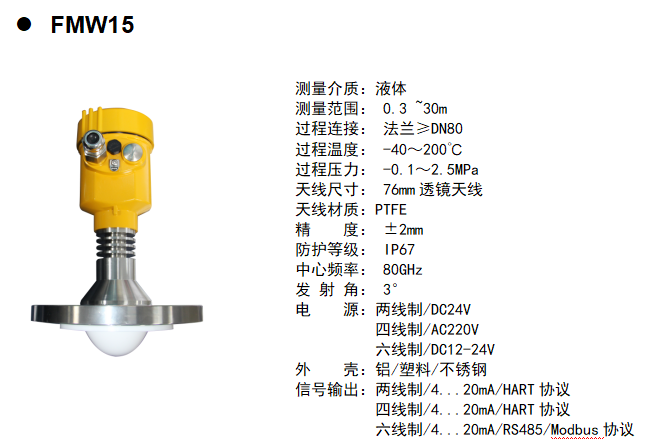

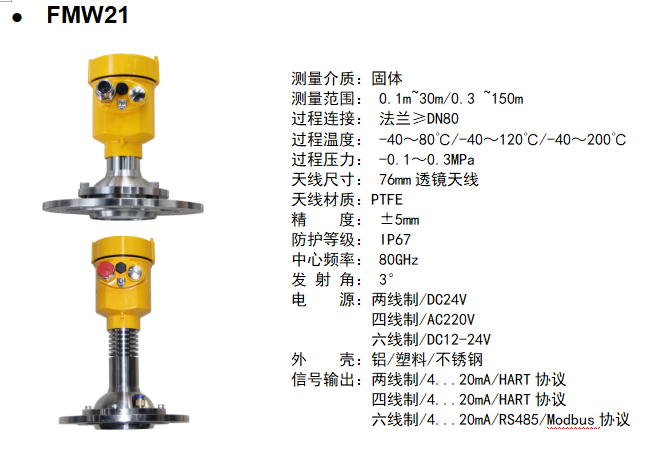

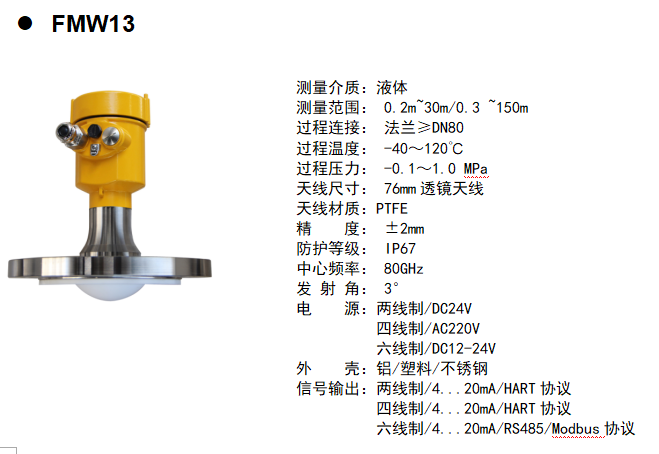

三、产品型号及简介

1

2

3


4

5

6

7

北京慧博新锐科技有限公司成立于2003年9月,是一家专注从事雷达物位计研、生产、销售仪器仪表的公司。从事物位行业19年,销售雷达物位计10万多台 ,解决现场高温,腐蚀,寒冷,凝结,结晶,粘附等疑难问题10000多例,市场份额50%产品由我公司OEM生产。产品广泛服务于 水处理、石油、化工、冶金、纺织、机械、供热、供电、供水、科研、环境及环保工程等众多行业。
