介绍导波雷达物位计的回波信号处理系统

作者: 编辑: 来源: 发布日期: 2022.04.18
信息摘要:
导波雷达物位计是接触式物位测量,采用时域反射技术(TDR),电子单元发射微波脉冲沿着导波杆(缆)传输, 当接触被测介质时, 产生反射信号由电…

导波雷达物位计是接触式物位测量,采用时域反射技术(TDR),电子单元发射微波脉冲沿着导波杆(缆)传输, 当接触被测介质时, 产生反射信号由电子部件接收,计算发射到接收的时间,转换为被测介质的距离。回波信号处理系统是导波雷达物位计的重要组成部分,今天想和大家介绍导波雷达物位计的回波信号处理系统。

导波雷达物位计可以测量具有极低介电常数的液体, 可低到1.4。也可以测量不同介质的分界位,抗干扰强,变化的介质密度、 雾气态和泡沫对测量均无影响。 适合于高温高压的工况使用条件。导波雷达物位计能够在多种极其复杂条件下使用, 可以测量极低介电常数的液体, 综合性能好于其他一般液位测量技术。

导波雷达物位计的回波信号处理系统由硬件系统和软件系统组成

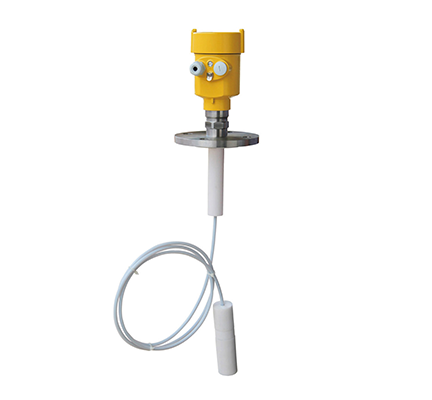

硬件系统,导波式雷达物位计由导波杆、法兰和用于测量的电子系统组成。电子系统包括控制信号收发系统和用于回波处理的系统。其中,收发系统包括脉冲发射、接收电路和等效时间采样电路;回波处理系统包括信号调理电路、用于信号处理的单片机和液晶显示模块。

软件系统,为了实现算法并方便调试,采用了模块化的编程方法。单片机系统软件由主监控程序模块、中断模块、初始化模块、回波信号预处理模块、反向回波搜索模块、物位计算模块和LCD显示模块组成。
