雷达液位计在测量大型浮顶储罐时的安装技巧

作者: 编辑: 来源: 发布日期: 2022.10.25
信息摘要:
此前针对雷达液位计测量大型浮顶储罐的选型问题,我们出了一篇文章分析研究过了,今天我们一起来看看雷达液位计在测量大型浮顶储罐时的安装技巧,看看…

此前针对雷达液位计测量大型浮顶储罐的选型问题,我们出了一篇文章分析研究过了,今天我们一起来看看雷达液位计在测量大型浮顶储罐时的安装技巧,看看有哪些安装注意事项是需要特别注意的。

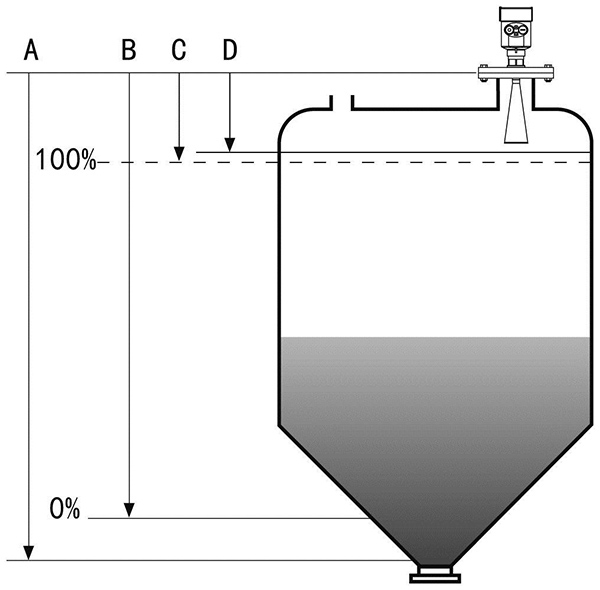

雷达液位计采用发射、反射、接收的工作方式。雷达液位计的天线发射电磁波,电磁波经被测物体表面反射后被天线接收。电磁波从发射到接收的时间与到液面的距离成正比。雷达液位计记录脉冲波经历的时间,而电磁波的传输速度是常数,因此可以计算出液面到雷达天线的距离,从而知道液面的液位。在实际应用中,雷达物位计有调频连续波型和脉冲波型两种,采用调频连续波技术的液位计功耗大,必须采用四线制,电子电路复杂。采用雷达脉冲波技术的液位计功耗低,可采用两线制24VDC供电,易于实现本质安全。高准确率,适用范围更广。

d0a2ef24ce5142ac95c2461bb22009ec_2

上篇文章说明了选型问题,选型完毕后紧接着就要考虑安装问题,即导波管如何在大型浮顶罐上安装。目前的大型浮顶原油储罐,都是位于罐体两侧的两个导柱辅助浮板随液位上下浮动的。因此,操作人员可以通过导柱通过机械方式手动测量液位。如果我们在浮盘上再安装一个导波管来检测液位,就相当于为浮盘安装了另一个导柱,可能会导致浮盘被卡住而无法上下浮动。针对这种情况,只有在导向柱上做文章才是可行的。以某原油储备库为例,10×10⁴m³储罐采用两个DN400导向柱。技术人员决定在其中一个导向柱中安装DN200导波管。这样就解决了雷达液位的安装问题,同时其他导向柱仍然可以起到手动测油的作用。此外在供电电压方面的选择也需要注意,对于大型原油储存库,由于储罐直径大,储存面积大。以某原油库为例,虽然设置了控制中心和远程控制单元,但存储区内的仪表信号与控制中心和远程控制就近相连。但仍有许多仪表信号电缆长于IKm,线路压降较大。实际使用情况表明,24V直流电不足以驱动如此远距离的雷达液位计,导致雷达液位计出现各种问题。因此,必须选择220VAC供电的雷达液位计。

DCAM0118

我们通过两篇文章说明了雷达液位计在测量大型浮顶储罐的选型原则和安装注意事项,希望能给广大用户提供一些帮助,但是仅供参考,涉及到实际情况,还是需要根据自己的工况而定。
