案例:调频雷达液位计测污水的问题解析

作者: 编辑: 来源: 发布日期: 2022.10.25
信息摘要:
已经有一段时间没有更新案例系列了,最近一些用户来咨询。那今天小编就继续给大家分享案例,今天分享的是一个调频雷达液位计测量污水的案例,测量过程…

已经有一段时间没有更新案例系列了,最近一些用户来咨询。那今天小编就继续给大家分享案例,今天分享的是一个调频雷达液位计测量污水的案例,测量过程中产生了哪些问题,解决方法又是什么?

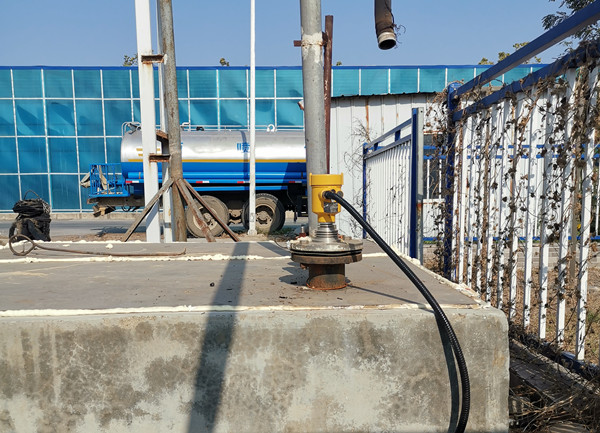

辽宁某公司安装使用我公司雷达液位计测量污水,常温常压,液位计型号为HBRD-FMW13 。根据客户反应,现场雷达液位计出现了重启,跳变的情况,我们的售后工程师到现场进行了检查发现是现场电路有问题,导致雷达输出不了高电流,始终4mA,偶尔跳高或重启。售后工程师给出了解决方案,现场检查电路,然后更换PLC采集模块,问题得到了解决。其实雷达液位计产生跳变的问题属于比较常见的问题,一般来说雷达物位计产生数据跳变的原因,其实并不复杂,雷达物位计在发射雷达波,反射雷达波,接收雷达波的过程中,雷达物位计本身的技术指标决定了发射与接收过程的信号质量,与此同时各种干扰因素会使反射波信号强度降低,雷达物位计接收到的反射波太弱或接收不到反射波,导致数据跳变。至于用何种方式解决这个问题,那就需要根据自己的实际工况而决定了。

091f4263945c0cad594d23ed88e9454

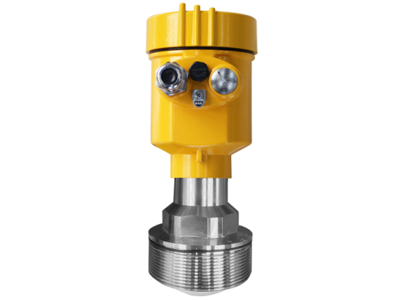

本案例中使用的调频雷达液位计HBRD-FMW13 是我司80G系列的产品,调频连续波雷达液位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差δf,便可得到雷达安装位置液面的距离R,再通过已知的罐体总高,减去雷达到液面的空间距离,得出液位的高度。这个系列的产品具有以下特点,它采用毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。天线尺寸小,满足了更多的工况场合测量。多种透镜天线,发射角小,能量集中,回波信号强,同等工矿条件下,相比于其他雷达产品具有很高的可靠性。.拥有很强的穿透性,在有粘附及凝结的情况下也可以正常使用。动态信号范围更大,对于低介电常数介质的测量更加稳定。多种测量模式,快速测量模式下雷达反应时间小于1S。

2770819aee5e4f66a7ec8bc05158ef14_2 (1)

雷达液位计出现跳变的问题,比较常见,如果用户自己不能解决,一定要求助厂家专业人员的帮助。另外本案例中使用的这款80G调频雷达液位计的优势非常强大,但是也并不是调频的就一定比高频和低频的好用,每款产品都有自己的优点和局限性,具体如何选择要根据自己的工况。
