雷达液位计测量液体介质时的安装位置怎么选择?

作者: 编辑: 来源: 发布日期: 2023.02.13
信息摘要:
在工业测量中液体的液位测量比较普遍,几乎很多工厂都有液体介质需要测量,因此雷达液位计总能发挥它的性能优势,达到非常准确的测量效果。但是雷达液…

在工业测量中液体的液位测量比较普遍,几乎很多工厂都有液体介质需要测量,因此雷达液位计总能发挥它的性能优势,达到非常准确的测量效果。但是雷达液位计测量液体介质时,要想测量精准,安装位置一定要选好,选好安装位置可以避免很多问题的产生,后续也就减少了很多不必要的麻烦,是测量准确的基础。

7fa1f727a161419587fe7c9f8ad4c239_2

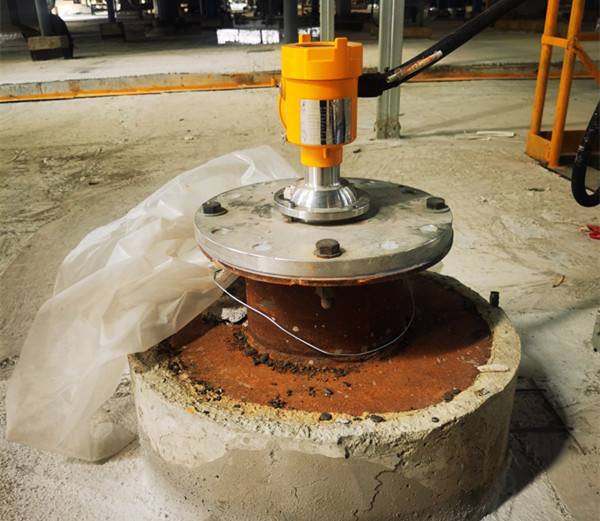

在罐顶安装时,无论是喇叭口天线雷达液位计还是杆式天线雷达液位计,都应该注意以下几点。首先不要安装在拱顶罐和卧式圆柱罐的中央,雷达液位计不能安装在拱形罐的中心或离罐壁太近,理想的安装位置是在远离罐壁的半径中心。拱形罐的顶部呈抛物线形反射器,如果雷达液位计安装在罐顶中央,它发射的微波将被液面反射并传播到顶部,那里的聚焦作用会使反射波集中在罐顶,从而导致液面的二次回波会比一次回波强,天线会接收到大量的多次回波,造成回波检测错误。避免安装在罐顶中央,多次回波的作用就没有了。

其次为避开天线波束角有障碍物的位置,选择雷达液位计安装位置时,必须保证天线波束范围内无梯子、支架、探头等固定障碍物,无料流进入,以避免虚假回波。如果实在无法避免,固定障碍物是个不错的方法,罐内如果有梯子、支架、探头、焊缝等,会反射微波并产生虚假回波。若难以避开,可在其反射面上以小角度遮挡,可避免最恶劣的干扰反射情况。如果在制造过程中去除了焊接突起,则干扰回波会降至最低。处理后,虽然仍然会有零散的干扰回波,但通过软件可以其与正常的液位回波区分开。具有较高振幅的虚假回波将被平坦或边缘锐利的障碍物反射,具有圆形轮廓的障碍物漫反射微波信号,产生的虚假回波幅度较低,比前者更容易用软件处理。如果在天线波束范围内无法避开平面障碍物,建议在障碍物上加装反射板,使反射信号发生偏离,不被天线接收。

43a1d937785c382c96ccb2f0774da9c

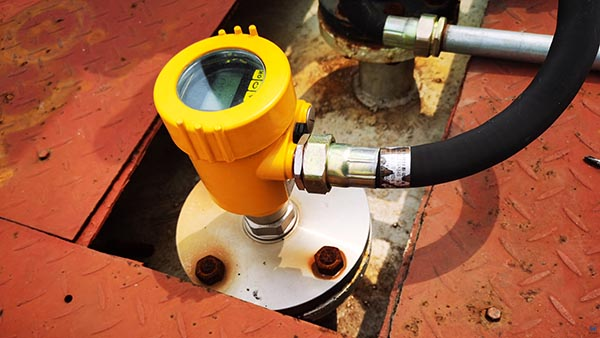

最后要注意雷达液位计不要安装在进料口附近,确保进料不进入天线波束范围,以免产生干扰回波。另外雷达液位计测量液位时,液位计的天线必须对准液面垂直向下。若天线发射轴与液面法线存在一定夹角,则液面回波幅度衰减,接收到幅度较大的干扰回波。总之,雷达液位计测量液体介质时,以上说的问题都要考虑到。
