案例分析-80G调频雷达物位计使用中的问题

作者: 编辑: 来源: 发布日期: 2023.02.14
信息摘要:
调频连续波雷达物位计是现在市面上比较受欢迎的高精度测量仪表,而我司80G调频雷达物位计系列的产品一直特别受到用户的青睐,不过再精密的仪表也难…

调频连续波雷达物位计是现在市面上比较受欢迎的高精度测量仪表,而我司80G调频雷达物位计系列的产品一直特别受到用户的青睐,不过再精密的仪表也难免在使用过程中受到环境、介质等的影响出现一些问题,重点是查找问题的原因并解决问题,本文将结合两个我们的实际案例加以分析。

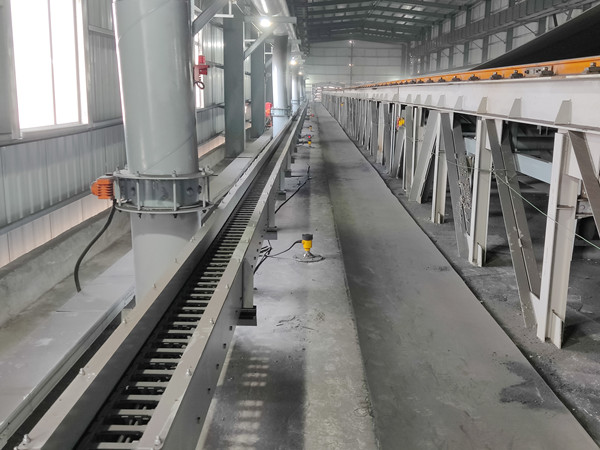

案例一,河北某公司使用我司一批80G调频雷达物位计,型号为FMW21,测量介质有焦炭(32台,常温常压),煤(24台,常温常压),矿粉(32台,常温常压)。在使用过程中现场13台雷达物位计出现了雷达死机,无法修改参数,读不到射频程序的问题。于是我们的售后工程师前往现场进行查看,找到了原因是由于现场供电线路中存在交流干扰。我们的售后工程师立即着手解决问题,把其中11台在雷达接线端子处并联两个电容,降低交流干扰,还有两台干扰比较严重,只能更换通道。此方法彻底解决了上述所写雷达物位计死机、无法修改参数和读不到射频程序的问题。

1266db9fb9a0ae775c93a19c8794fc6

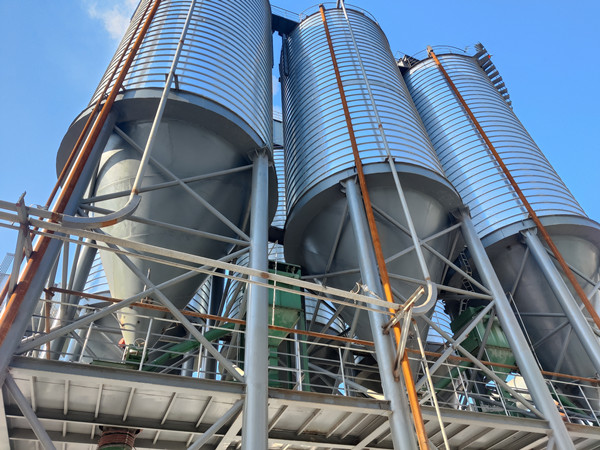

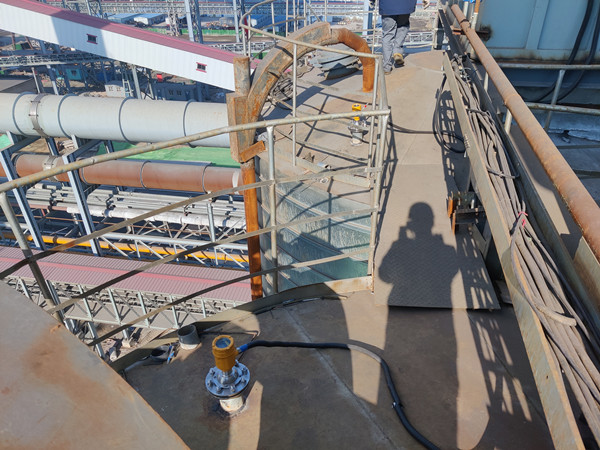

案例二,河北某钢铁厂使用我司80G调频雷达物位计,型号也是FMW21,介质为除尘灰,常温常压。用户反应测量时有测量不准确的情况出现,售后工程师经过检查发现参数有一些问题,遂立进行调试,调试后检查参数,查看波形,均正常,雷达物位计测量准确,问题得到解决。

5fc7e8f872e660ac96ab5db3ff4514e

890181c13aed8ef666ae4e720307f4b

本文两个案例中的仪表都是我们80G调频雷达物位计系列中的FMW21,它的测量原理是雷达在罐体顶部发射电磁波,电磁波被介质反射后被雷达接收,接收信号与发射信号的频率差信号与距介质表面的距离成正比。由于已知光速和调频斜率,可以通过估计频率的差值得到雷达安装位置到料位的距离,进而得到雷达到料位的距离通过从已知的储罐总高度中减去从雷达到料位的空间距离获得。它的特点是毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。天线尺寸小,满足了更多的工况场合测量。多种透镜天线,发射角小,回波信号强,可靠性强。拥有不错的穿透性,在有粘附及凝结的情况下也可以正常使用。动态信号范围大,对于低介电常数介质的测量比较稳定。还有多种测量模式,快速测量模式下雷达反应时间小于1S。

即便同一型号的雷达物位计,在不同的工况中使用,也会产生不同的问题。本文中雷达物位计测量中出现的问题都是比较常见的问题,售后工程师凭借其丰富的经验准确判断并解决。其实发现问题时不用着急,可以先试着判断解决,或者联系专业的技术人员来解决。
