  • HBRD805 型号 6G雷达物位计

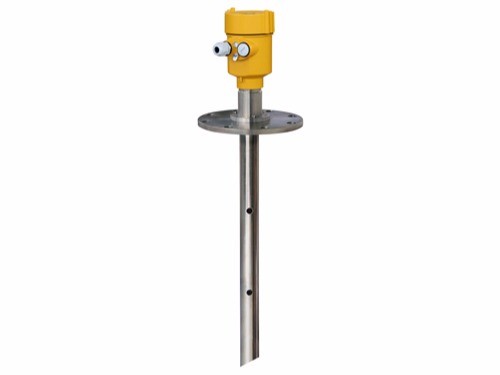

HBRD805 型号 6G雷达物位计

适用介质:液体,特别是低介电常数、微粘稠、带搅拌的液体

应用:20%的面粉浆料罐测量;带搅拌的液体测量

防爆认证:Exia IIC T6 Ga/Exd IIC T6 Gb

测量范围:20m

天线:喇叭天线

频率:6 GHz

过程温度:-40~130℃(标准型)/-40~250℃(高温型)

测量精度:±10mm

过程压力:(-0.1~4)MPa

信号输出:(4~20)mA/HART

现场显示:四位LCD 可编程

电源:两线制(DC24V)  四线制(DC24V/AC220V)

重复性:± 1mm

外壳:单腔/铝 双腔/塑料/不锈钢 单腔

过程连接:法兰

全国热线

400-1610-067

产品概述 Product overview

6GHz智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、 非金属容器或管道内,对人体及环境均无伤害。

慧博新锐雷达物位计产品

产品原理 The product principle

通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下,存在虚假回波,用微处理技术和调试软件也可以准确的分析出物位的回波。

慧博新锐产品原理图

天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2;其中C为光速。因空罐的距离E已知,则物位L为:L=E-D。

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

防护等级 Protection grade

慧博新锐

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③

咨询热线:400-161-0067

产品规格 Product specification

HBRD805 型号 6G雷达物位计

适用介质:液体,特别是低介电常数、微粘稠、带搅拌的液体
应用:20%的面粉浆料罐测量;带搅拌的液体测量
防爆认证:Exia IIC T6 Ga/Exd IIC T6 Gb
测量范围:20m
天线:喇叭天线
频率:6 GHz
过程温度:-40~130℃(标准型)/-40~250℃(高温型)
测量精度:±10mm
过程压力:(-0.1~4)MPa
信号输出:(4~20)mA/HART
现场显示:四位LCD 可编程
电源:两线制(DC24V) 四线制(DC24V/AC220V)
重复性:± 1mm
外壳:单腔/铝 双腔/塑料/不锈钢 单腔
过程连接:法兰

外观尺寸 Appearance of size

慧博新锐产品外观尺寸

技术参数 Technical parameters

一般数据 材料 天线  PTFE、PP
外壳 铝、塑料、防静电PP、不锈钢316
外壳和外壳之间的密封 硅橡胶
外壳视窗 聚碳酸脂
接地端子 不锈钢
过程连接 HBRD801 G1½″A 螺纹  或 1½″NPT 螺纹 / 法兰
HBRD802  PTFE 翻边法兰
HBRD803 不锈钢法兰
HBRD804 不锈钢法兰
HBRD805 不锈钢法兰
HBRD806 不锈钢法兰
供电电压 两线制 标准型  (16~26)V DC
本安型 (21.6~26.4)V DC
功耗 max.   22.5mA
允许纹波
- <100Hz Uss < lV
- (100~100K)Hz Uss < l0mV
隔爆型  (22. 8~26. 4) V DC 两线制
  (198~242) V AC    四线制  /  110V AC   四线制
功耗   max.  1VA,1W
电缆参数 电缆入口/插头  1个  M20xl.5电缆入口(电缆直径5~9mm)
1个 盲堵  M20xl.5
弹簧接线端子  用于导线横截面2.5mm²
输出参数 输出信号 (4~20)mA/HART
分辨率  1.6μA
故障信号 电流输出不变;20.5mA;22mA;3.9mA
两线制负载电阻 见下图
四线制负载电阻 最大500Ω
积分时间 (0~36)s,可调
特征参数 盲区 天线末端
HBRD801 20m(液体)
HBRD802 20m(液体)
HBRD803  35m
HBRD804  35m
HBRD805 20m
HBRD806 15m
测量间隔 约1s   (取决于参数设置)
调整时间 约1s   (取决于参数设置)
分辨率 1mm
精度 10mm  或<0.1%(见下面精度示意图)
工作存储及运输温度  (-40~80) ℃
过程温度(天线部分的温度)
HBRD801 -40~130℃
HBRD802 -40~130℃ (标准型) /  -40~180℃ (高温型)
HBRD803 -40~130℃ (标准型) /  -40~180℃ (高温型)
HBRD804 -40~130℃ (标准型) /  -40~180℃ (高温型)
HBRD805 -40~130℃ (标准型) /  -40~180℃ (高温型)
HBRD806  (-40~400)℃
相对湿度  <95%
罐内压力  Max.  4MPa
耐震  机械震动l0m/s² , (10~150)Hz


慧博新锐两线制负载电阻图

慧博新锐产品精度示意图

安装要求 Installation requirements

推荐位置(2),罐壁至安装短管的外壁应满足以下要求:离罐壁最佳距离为罐体直径的1/4或1/6处,离罐壁的最小安装距离为测量范围的1/10。例如: 10m液位储罐,离罐壁的最小安装距离应1m。

慧博新锐

● 不能安装在入料口的上方(4)

● 不能安装在中心位置(3), 如果安装在中央,会产生多重虚假回波,干扰回波会导致真实信号丢失。

● 如果不能保持仪表与罐壁的距离,罐壁上的介质会黏附造成虚假回波,在调试仪表的时候应该进行虚假回波存储。

慧博新锐产品安装要求

锥形罐的安装
锥形罐顶部平面,可装在罐顶正中间,可保证测量到锥形底部。

慧博新锐产品安装要求

有堆料的储罐
有料堆时天线要垂直对准料面。若料面不平,堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。 (由于倾斜的固体表面会造成回波衰减,甚至丢失信号的问题)

慧博新锐产品安装要求

罐内安装说明
在信号波束内,应避免有如下安装物:如(1):限位开关,温度传感器等。
对称装置如(2):真空环,加热线圈,挡板等等。
如果罐内有(1)(2)干涉物件,应采用导波管进行测量。
