影响脉冲雷达液位计测量准确性的因素

作者: 编辑: 来源: 发布日期: 2022.03.15
信息摘要:

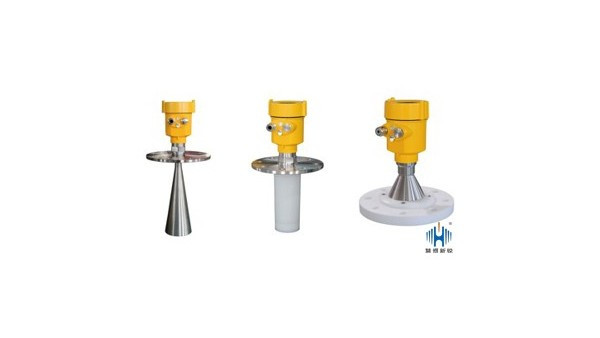

脉冲雷达液位计是利用微波测量技术,采用回波定位法测量液位的非接触式物位仪表。由于测量原理简单、精度高、无测量盲区、无可动部件,且不受被测介质…

脉冲雷达液位计是利用微波测量技术,采用回波定位法测量液位的非接触式物位仪表。由于测量原理简单、精度高、无测量盲区、无可动部件,且不受被测介质温度和粉尘性质的限制,所以广泛地应用在高黏度、强腐蚀、高污染性、有毒介质以及产品罐区的物位测量,并已从物位测量领域延伸到国际贸易间的物料收付计量领域。

cd62d83bde3e43cabae83c1c0e75c0f8_6

脉冲雷达液位计的优势明显,但在一定因素影响下,其测量仍然会有误差。小编总结了,几点影响脉冲雷达液位计测量准确性的因素。

第一点是被测介质的相对介电常数的影响,因为雷达液位计的发射波属于以空间波形式沿直线传播的超高频(3~30GHz)厘米波,它在液面处就会产生反射和折射,使微波的有效反射信号强度被衰减,当相对介电常数小到一定时,会使微波有效信号衰减过大,将导致雷达液位计无法正常工作。

第二点是操作压力的影响,操作压力对雷达电磁波传播速度的影响比较明显。 在 1 MPa 时,偏 差 仅 为0.29%;在10MPa时,偏差就高达2.9%。可见当电磁波传播空间压力变化较大时,雷达电磁波的传播速度就不再为常数。

第三点是操作温度的影响 ,根据一项研究得出当测试罐或反应器内的温度变化时,雷达液面计的传播时间的变化极小。因此雷达液位计完全适合测量高温介质的物位,但高温条件下还是具有一定的影响。

第四点是电磁波运行空间气体介质的影响,雷达液位计的标定通常以空气做中间气体进行的,但在工况条件下进行测量时,电磁波运行空间的中间气体不单纯是空气,而是与被测液体的气相物质组成的混合气体。其相对介电常数难以确定,一般就用空气的相对介电常数作为常态下气体的相对介电常数,空气常态下的 介电常数与工况下的情况通常会有一些误差。

综上所述,因工况和具体环境不同,所以在使用脉冲雷达液位计测量的时候,一定要注意影响测量准确性的因素。
