通过案例了解安装不当引起雷达物位计出现问题

作者: 编辑: 来源: 发布日期: 2021.08.20
信息摘要:
很多人只知道雷达物位计的选型很重要,殊不知雷达物位计的安装更重要。如果安装不当,产生虚假回波是小,测量不准确才是大问题。今天,通过几个慧博新…

很多人只知道雷达物位计的选型很重要,殊不知雷达物位计的安装更重要。如果安装不当,产生虚假回波是小,测量不准确才是大问题。今天,通过几个慧博新锐典型案例了解一下安装不当引起雷达物位计出现的问题。

案例一:

雷达物位计

服务地点:辽宁

服务内容:调试 用120G做实验

现场详细工况(温度、压力、介质):常温常压下,测碎矿石料

现场使用的仪表:905

现场使用情况:跳变,显示E14

判断分析:雷达物位计距离进料口太近,测量不稳定,物料变化太快,导致跳变没信号。

解决办法:更换为120G雷达,重新换了个安装位置, 调试处理。

案例二:

雷达物位计

服务地点:安徽

服务内容:调试

现场详细工况(温度、压力、介质):甲醇 乙醇

现场使用的仪表:902 906 701

现场使用情况:出现跳变,进料过程中跳满量程

判断分析:进料波动大,安装短管直径40小,高度150-200,太长。

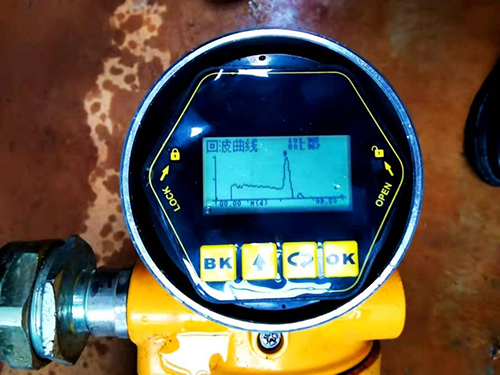

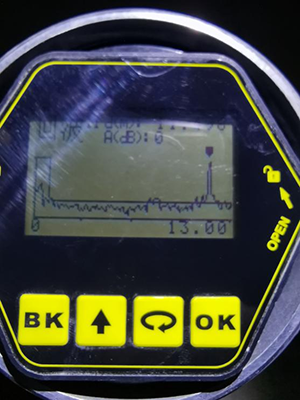

解决办法:进行虚假回波编辑,把安装短管的信号屏蔽掉。

案例三:

雷达物位计

服务地点:福建

服务内容:调试

现场详细工况(温度、压力、介质):介质 污水

现场使用的仪表:120G

现场使用情况:出现跳变

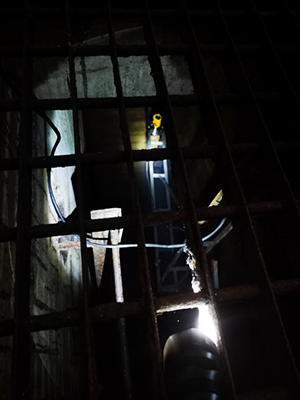

判断分析:水井下有干扰,雷达安装在铁管下受到干扰。

解决办法:调整安装位置,调试雷达参数。

从这些典型案例中,我们不难看出,雷达物位计安装时要考虑很多因素,其中最主要的参考因素有以下几个方面:

第一、罐体的样式。例如,锥形罐上安装26GHz高频雷达物位计,切勿安装在入料口的上方。

第二、天线的样式。例如,缆式或杆式雷达物位计测量固体粉料和液体时,一定要远离出料口和进料口。

第三、周围环境的影响。案例三就是最直接的例子。

雷达物位计有很多样式,例如导波式、高频式;雷达物位计有很多型号,例如HBRD901、HBRD905。对于不同的雷达物位计,我们要根据实际情况,选择最合适的安装位置和安装方式。
