石油化工行业中两种液位计的比较

作者: 编辑: 来源: 发布日期: 2022.09.13
信息摘要:
在石油化工行业中,雷达液位计和导波雷达液位计都是比较常用的液位计。也有用户常常来询问到底选哪种才是最合适的,其实到底选雷达液位计还是导波雷达…

石油化工行业中,雷达液位计导波雷达液位计都是比较常用的液位计。也有用户常常来询问到底选哪种才是最合适的,其实到底选雷达液位计还是导波雷达液位计,需要根据工况条件确定。我们今天分析,在石油化工行业中这两种液位计有哪些相同和不同之处。

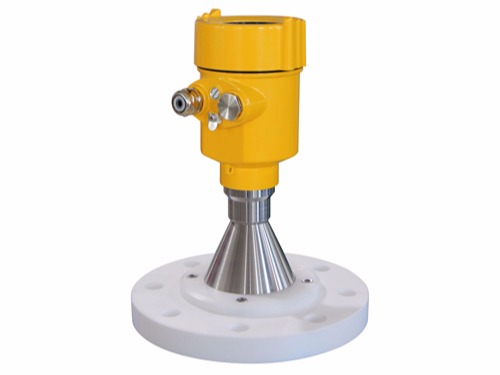

雷达液位计是一种非常先进的测量仪器,适合在石油工业中应用,发射一系列雷达脉冲并分析反射回波以计算距离。它包括一个带有外壳的电子元件的结构,该外壳安装在一个带法兰的天线元件上。电子设备产生雷达信号并将信号直接发送到天线,雷达信号以天线为轴发射,沿该轴以有限的锥束角传播,雷达信号逐渐衰减,强度与距离的平方成反比。雷达信号发射后,会遇到被测液体的表面,然后反射回来。反射回波可以被电子单元接收器中的天线接收。回声由容器中状态变化的包络存储。通过分析这个包络线,可以计算出雷达天线与材料表面之间的距离。雷达液位计在石油化工行业中的主要特点是其结构比较耐腐蚀,多为铝制或不锈钢外壳,使用寿命比较长。测量精度比较高,产生的误差比较小,而且可连续使用,无需人工测量。并且发送的信号可以远距离传输,有利于观察液位变化。

d0a2ef24ce5142ac95c2461bb22009ec

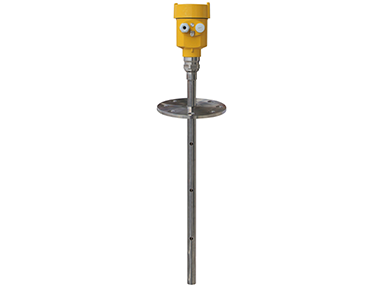

导波雷达液位计的测量原理是,当脉冲发射装置发射电磁波信号时,到达介质表面并返回后,信号会逐渐衰减。目前,信号的强度与介质的介电常数成正比。介电常数的值越大,反射信号的强度越强,相反,反射信号越弱。导波雷达液位计可以测量最低的介电常数是1.4的介质液位测量中等水平。较强的反射脉冲是由外部高导电介质介质,比如水产生的。但是低导媒体可以产生相对较弱的反射脉冲。低导性培养基使一些电磁波沿探针继续通过液体表面向下进行操作,直到它被较高的导电介质完全消散或反射。根据此功能,在界面下液体的介电常数应大得多的情况下,可以使用引导波雷达水平量规测量这两个液体界面,例如油或水的界面。

37c3419ecf524d73b1861b7e0d214411

总的来说雷达液位计和导波雷达液位计在石油工业应用中各有优缺点,它们总的来说都可以应用,使用普通雷达是非接触式测量,使用导波雷达是接触式测量,也就是说导波雷达需要考虑介质的腐蚀性和粘附性,长导波雷达安装和维护变得更加困难。但普通雷达可以互换使用,但导波雷达通常不可互换,因为探头的长度是根据原工况确定的。测量固体材料时,导波雷达还需要考虑探头的受力,由于受力的原因,导波雷达测量的距离通常不会太长,但普通雷达可以用在三十米或四十米的罐体上,有时甚至可以测量到六十米。但在一些特殊条件下,导波雷达优势明显,如罐内搅拌,或介质波动大等,采用固定在底部的导波雷达进行测量,比较稳定。还有就是小罐内液位的测量,由于安装测量空间小通常普通雷达是不适用的。
