如何查找射频导纳料位计故障的原因?

作者: 编辑: 来源: 发布日期: 2022.09.07
信息摘要:
现代工业测量仪表行业,发展越来越快了,仪表的技术越来越成熟,故障率也随之降低,从而促使用寿命延长,但是这并代表仪表就不会产生故障,任何仪表都…

现代工业测量仪表行业,发展越来越快了,仪表的技术越来越成熟,故障率也随之降低,从而促使用寿命延长,但是这并代表仪表就不会产生故障,任何仪表都在其“一生”的工作生涯中都会有概率出现故障。而我们今天要讲的是射频导纳料位计,如果它在测量中出现故障,我们应该从哪些方面找原因呢?

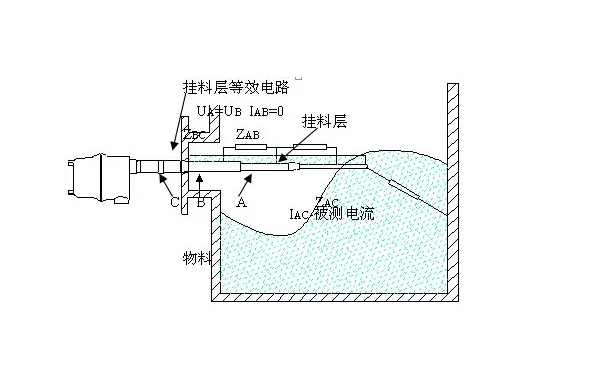

有这样一种说法,射频导纳料位计是一种从电容式发展起来的防新型物位控制技术,它是电容式物位技术的升级,这种说法一点错都没有。传统的电容式料位计无法消除电极悬挂材料对测量的影响,尤其是在测量粘性导电材料时,误差极为严重,极大地限制了电容式料位计的使用和发展。当物料料位从高料位下降到低料位时,可能会在探头上残留一层粘合剂,产生假电平,给测量带来误差。由于挂材截面积小,挂材等效电阻大,挂材可视为由许多微小电阻组成和电容器。只要粘合层足够长,粘合层的电阻和电容具有相同的阻抗,这就是射频导纳定理,测量电极上带有胶层的容器外壁接地,在测量电极与地之间施加高频激励信号。测量电极和地之间没有直流通路,因此,在测量电极和地之间没有直流通路,因此,对电流进行测量,可得到储罐实际的料位。

微信图片_20220907154747

(图源网络)

上面我们了解了射频导纳料位计的测量原理,然后我们一起分析它产生故障的原因需要从哪些方面考虑。首先得考虑是不是传感器出现问题了,使用模拟欧姆表测量传感器端子之间的电阻,包括中心线和屏蔽层之间的电阻、屏蔽层和地之间的电阻以及中心线和地之间的电阻。当传感元件的空气中没有挂料时,上述三个电阻的阻值应为无穷大。如果传感元件上有挂物,则电阻的阻值较低。正常情况下,传感器上挂物时的最小电阻值为,中心线与地之间1000Ω,中心线与屏蔽层之间600Ω,屏蔽层与地之间为300Ω。其次需要检查电子单元,移动传感器电源和信号线,加上15~28VDC电源,检查校准系统,用信号发生器检查系统输出信号是否在4~20mA范围内。最后还要检查传输电缆。导管中的水或导电物体可能会导致仪表发生故障。

6dc84daa3b3f4be58827558a7dd4a045

一般来说如果射频导纳料位计出现故障,大概需要考虑以上几方面,从中查找问题所在。当然也不排除是其它原因导致,毕竟不同工况情况不同,需要根据实际情况分析。
