浅析导波雷达液位计测量除氧器液位

除氧器液位的准确测量，直接影响电站机组控制系统的自动调节和机组的安全稳定运行。测量液位的方法有很多种，其中最常用的方法是用差压式液位变送器测量，它与就地液位磁性法兰显示器相连。但是，在设备的实际运行和生产中，随着差压液位变送器的罐内压力、介质温度、介质密度和绝缘液体损耗的变化，经常会出现液位测量失真和,差压液位变送器相互显示偏差大的问题。所以选择一种稳定可靠的适合测量除氧器的液位计，是必要的，本文就分析一下导波雷达液位计测量除氧器的可行性。

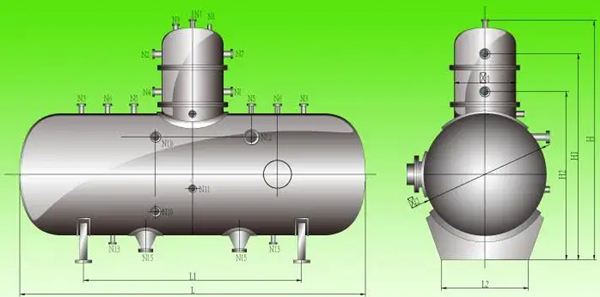

以某核电站除氧器为例子，该除氧器为卧式钢制容器，长49.56m，内径4.3m，除氧器运行温度176.3℃。启动时除氧器在0.12MPa的恒压下工作。汽轮机功率在额定功率的20%以下时，以0.27MPa的恒压工作，汽轮机在0.27MPa(a)~0.921MPa的滑动压力下工作汽轮机小于额定功率，为20-100%。最初除氧器两侧布置两个就地磁翻板液位计和三个差压液位变送器，差压变送器安装在单个平衡罐内。但是使用一段时间后发现，液位测量不准确，误差较大，所以改用导波雷达液位计测量。

（图源网络）

随着技术的进步，导波雷达液位计以其优异的性能越来越多地被用于测量压力容器中的液位。与平衡容器相比，它不受温度、压力、蒸汽气体混合物、密度、沸腾泡沫、不同介电常数和粘度的影响，并具有蒸汽补偿功能，确保液位测量的准确性和可靠性。导波雷达液位计在末端用高频脉冲发生器产生电磁脉冲波信号，电磁波沿测头从介质1传播到介质2。当介质2的介电常数大于介电常数时介质常数1，电磁波被反射，电磁波信号发射和接收的时间差可以用超快计时电路测量。从雷达到液体表面的距离可以计算为S=V×Δt/2，其中V是电磁波的传播速度已知，导波雷达如果高度H小于罐体，则液面L=H-S。由于压力容器液面上部冷态为空气，热态液面上部为蒸汽，电磁波在空气中的传播速度比在蒸汽中快。对于设备运行，导波雷达液位计会出现测量误差，然而在现实中，这种状态往往很短暂，只有通过设置蒸汽在热态下的介电常数才能准确测量液位。导波雷达液位计安装好并正确设置参数后，大多数情况下测量准确，误差小。

总的来说导波雷达液位计测量除氧器的效果还是很不错的，在我们选择一种液位计测量效果不好时可以寻求专业工程师的帮助，如果通过调试还不能解决，必要时需要更换一种液位计来测量，以达到理想测量效果。
