浅析导波管与雷达液位计

作者: 编辑: 来源: 发布日期: 2022.09.29
信息摘要:
我们都知道导波管,也有很多人知道导波管在雷达液位计的使用中起着非常重要的作用,今天我们从多个方面了解导波管和雷达液位计,看看导波管对雷达液位…

我们都知道导波管,也有很多人知道导波管在雷达液位计的使用中起着非常重要的作用,今天我们从多个方面了解导波管和雷达液位计,看看导波管对雷达液位计的回波调试和雷达液位计的测量精度有没有影响?

雷达液位计主要由发射和接收装置、信号处理器、天线、显示器等部分组成。高频振荡器产生的高频电磁波由天线发射,波经材料表面反射后被天线接收。信号处理器检测发射波与回波之间的时间差或频率差,并计算液位高度。雷达液位计通过雷达测量技术实现高精度非接触测量,具有稳定可靠、维护方便、安装简单等优良特性。已用于各种液位测量。越来越多的应用,全面的解决方案大多数标准的插入式仪器检测元件都容易受到介质污染和腐蚀等问题的影响。此外,它的雷达波可以穿透泡沫、烟雾、蒸汽等介质,减少环境变化对测量的影响。

0c63b70e85e64dbcb64d46cdca0712c6

导波管测量的优点是管内液位稳定,不受外界波动的干扰,避免容器内障碍物的干扰,减少泡沫和空气涡流对测量的影响,增加信号反射强度[5]。对于被测物有沸腾或湍流液位,或被测介质介电常数小的情况,应采用导波管等措施保证测量精度。雷达液位计测量仪的精度在实际应用和参考条件下有所不同,主要原因是罐体本身已成为测量系统的一部分,罐体及其内部障碍物对微波的干扰决定了获得精度的能力。压力球罐建造完成后,导流管成为罐体的一部分,其制造工艺水平直接影响雷达液位计的测量精度。雷达液位计发射的电磁波沿直线传播,当在导波管中遇到干扰时,会产生反射回波,回波幅度较小。反之,管内壁的光滑度不理想,就会表现出振幅较大的反射回波。

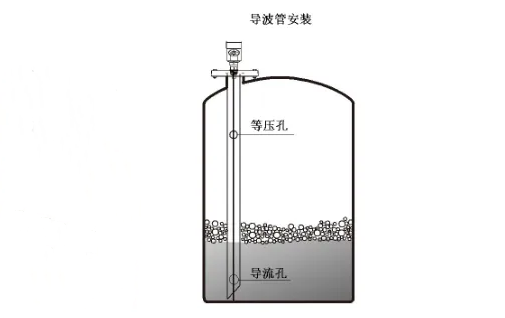

在雷达液位计中应用的导波管也是有一些要求的,比如通过焊接法兰或套管可以延长导波管,且法兰和管道需要内壁精准对齐放置。导波管内壁必须光滑,无毛刺。导波管的中心线和铅垂线的最大偏差应小于±0.5°。喇叭天线和导波管内径之间的管径差值应尽可能小。导波槽的中心线应与顶部法兰上其中一个螺栓孔对齐,并在法兰上沿着导波槽的中心线方向做永久标记。导波管上方侧面,物位死区的位置加工通风口用以补偿导波管内压力使导波管内的物位与罐内物位保持一致等。

3ca0dcb0ab984b4ba919b0d8cc257770_2

(图源网络)

从本文中可得知,导波管对雷达液位计测量精度是有影响的,所以对导波管的制作要求也比较高。如果选择需要用导波管配合使用的雷达液位计测量液位,那么导波管的制造工艺过程一定要做好严格的把控才可以。
