智能雷达料位计

球罐选择哪种液位计测量?

作者: 编辑: 来源: 发布日期: 2022.11.24
信息摘要:
最近几年,石油化工行业发展迅速。作为配套设施完善的罐区,球罐的自动化水平也有了长足的发展。为了在保证安全和质量的前提下追求最高的效率、最佳的…

最近几年,石油化工行业发展迅速。作为配套设施完善的罐区,球罐的自动化水平也有了长足的发展。为了在保证安全和质量的前提下追求最高的效率、最佳的运行目标,球罐区域的液位测量成为重中之重。那么选择哪种液位计最好呢?根据一些企业的实际应用,总结出伺服液位计与雷达液位计结合使用的方案。

一般来说,球罐配置的仪表主要由开关阀、液位计、温度计和压力表组成。根据相关要求,罐顶应安装两套装有罐边指示器的连续式液位测量仪表,其中一套用于设置控制系统中的高低液位报警。球罐液位测量的主要目的是监测球罐介质的液位。常用于储罐液位连续测量的仪表主要有雷达液位计、伺服液位计、磁致伸缩液位计、静压液位计等,某工厂选择同时使用伺服液位计和雷达液位计的方案。

微信图片_20221124162102

(图源网络)

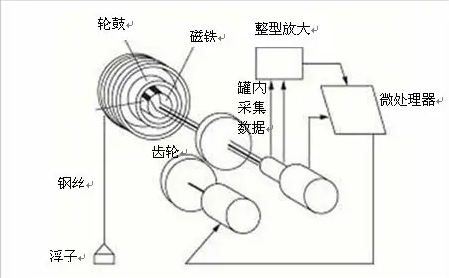

伺服液位计不仅可以测量液位,还可以测量界面、密度或罐底等参数,广泛应用于球罐液位的高精度测量。伺服液位计的优点非常明显,功能强大,测量精度高,可轻松达到±1mm,重复精度可达±0.1mm。伺服液位计的主要缺点是仪表结构比较复杂,由于长期使用,线马达等部件之间不可避免地会发生机械磨损,维护成本相对增加未来。另外,由于属于浮接式的测量方式,因此,对球罐内液位和介质的稳定性要求比较高,当液位波动较大时,测量可能会受到较大影响。针对以上问题,该厂家选择了工艺接口尺寸为6"的伺服液位计,导流管尺寸也定为6",导管上的开孔,双排反方向错开150mm,单排孔间距为300mm。导向管内部光滑无毛刺,导向管的垂直度不应大于垂直偏差值,通过以上设计,主要目的是保证稳定性导波管内液体,同时满足磁浮子的垂直度要求,更好的避免液位波动引起的浮子碰撞的发生,从而保证液位计测量的准确性和可靠性。

微信图片_20221124122351

(图源网络)

雷达液位计利用电磁波通过天线发射到被测容器的液面,当电磁波撞击到液面时又被反射回来。仪器通过检测发射波与回波的时间差,从而计算出液面高度。由于雷达液位计采用非接触式雷达测量方式,没有运动部件进入球罐内部环境,不与介质接触,因此雷达液位计几乎免维护,无挂料,使用寿命长,安装和校准方便。操作简单,不易受液位波动等影响,特别适用于球罐的测量。但雷达液位计也有缺点,那就是是储罐内液体的介电常数低,雷达反射波减弱,或对储罐内液体造成严重扰动,会大大影响测量效果。为了减少这些因素对雷达液位计测量效果的干扰,可以在储罐内安装导波管,在导波管内安装雷达天线,以保证雷达液位计的测量精度。最大程度。为避免假反射的发生,可采用反射板对过强的假反射信号进行处理,以提高测量效果。根据标准波导尺寸,反射板可自由拆卸在波导上,避免影响设备。正常运行和维护。

d0a2ef24ce5142ac95c2461bb22009ec_8

通过全文可以发现伺服液位计与雷达液位计各有优缺点,它们都可以很好的测量球罐,在某些罐区的特殊要求条件下,二者组合使用效果也非常不错。希望广大用户在使用液位计之前,充分了解工况,了解各类液位计的优缺点,咨询工程师选择最合适的产品。
