你了解雷达液位计的测量系统吗?

作者: 编辑: 来源: 发布日期: 2022.06.23
信息摘要:
提到雷达液位计的优势,大家肯定都比较了解,轻轻松松就能说出很多,比如测量精准,安全又便捷,使用寿命长等等。但是说到它的测量系统,恐怕就没那么…

提到雷达液位计的优势,大家肯定都比较了解,轻轻松松就能说出很多,比如测量精准,安全又便捷,使用寿命长等等。但是说到它的测量系统,恐怕就没那么多人了解了,那么今天小编给大家科普一下。

了解测量系统之前,先来看看测量原理。雷达液位计是基于时域反射原理的测量仪器,雷达液位计的电磁脉冲沿钢缆或探头以光速传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波,并沿同一路径返回到脉冲发射装置。发射装置与被测介质表面之间的距离与脉冲的传播时间成正比,从而计算液位高度。

637909033004654621240

(图源网络)

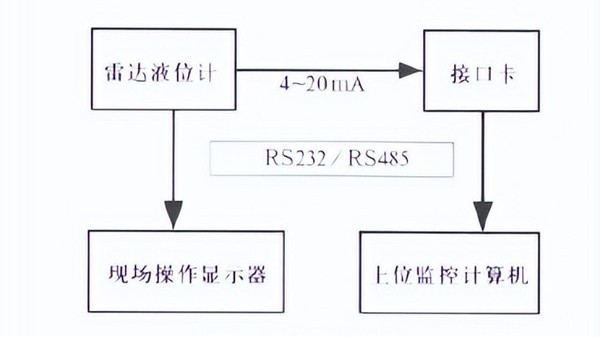

我们来看看雷达液位计测量洗头,首先说说单点测量系统,雷达液位计是采用二线制24VDC电源,可通过现场操作显示器进行现场配置。或通过接口卡,将雷达液位计的模拟信号转换为数字信号,传输至上位监控PC进行远程配置。通过PC,可以观察测量曲线,看到干扰,干扰物体在哪里,干扰幅度有多大,并启动自动干扰抑制功能,使测量精度更加可靠。

然后是多路测量系统,多台雷达液位计的模拟输出信号经过数字转换,通过接口模块和转换器传输,然后连接到上层监控总线系统。上位监控PC根据接口模块的不同地址位,通过总线与各雷达液位计进行配置和数据传输。

最后是多路数字测量系统,雷达液位计不仅可以4~20MA输出,还可选择带数字输出连接器的型号。将雷达液位计输出连接至现场总线,数字输出的雷达液位计可确保数据传输的高测量精度。分段耦合器用于将测量总线与输出总线进行电气隔离,从而提高系统的安全性和抗干扰性。

以上就是关于雷达液位计测量系统的一些小知识,希望大家对能雷达液位计有更加全面的认识,以便于更好的使用。
