面对不同介质雷达物位计如何选型(下)

作者: 编辑: 来源: 发布日期: 2022.09.05
信息摘要:
为了大家阅读起来更简洁方便,我们分上下篇分别分析液位测量和固态料位测量时该如何选择雷达物位计。上篇着重分析了液位,那么本文将从固态料位的角度…

为了大家阅读起来更简洁方便,我们分上下篇分别分析液位测量和固态料位测量时该如何选择雷达物位计。上篇着重分析了液位,那么本文将从固态料位的角度来分析,固体料位在进出料时有存在滞留区、架桥以及在仓壁上积料的现象,甚至物料在进出料时会与测量元件发生摩擦,还会出现挂料得情况。所以在测量固体料位时,该如何选型也是个问题。

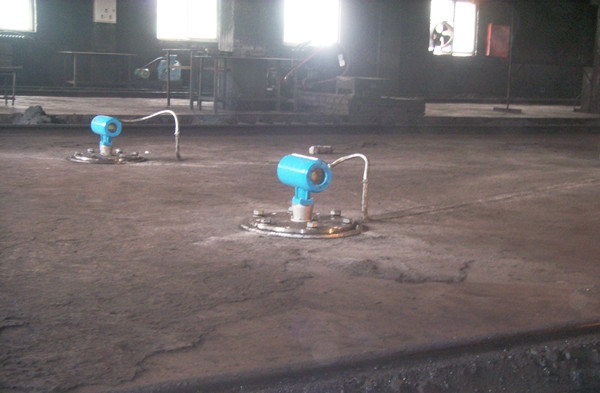

雷达物位计在测量散装料位时,大部份散装料直径远远小于50mm,这就是目前高频雷达物位计是测量散装料物位最佳选择的原因。测量粉状物料,特别是气动传输的粉状物料的测量虽然一般来说粉尘对雷达物位计没有影响,但大量粉尘也会产生散射,影响回波,这时可以选择缆式导波雷达物位计。由于微波在钢缆中传输,物料在输送过程中产生的粉尘对测量没有影响。而颗粒状或块状物料的测量,导波雷达物位计的导波缆绳容易被坚硬的物料损坏,在石灰石仓料位测量就遇到这样的问题,所以必须选用高频雷达物位计,而且微波的发射角需要小一点,因为微波的频率越高,微波的波长越短,保证发射出去的雷达波能够在粗糙的固体表面最大程度地被反射回雷达探头,发射角愈小,形成杂波和漫发射的概率就越小。

DCAM0062

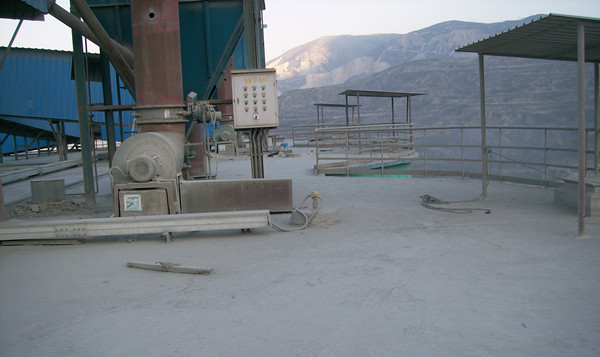

此外固态物料的料面都有一定的安息角,固态料面的测量基本上是利用雷达波在粗糙表面的漫反射。微波在粗糙的固态表面上的反射状况与微波波长表面粗糙度有关。当表面粗糙度与微波波长接近或大于波长时,微波会产生漫反射,类似光波在毛玻璃上的反射。由于漫反射的作用,微波的大部分能量都散射了,返回的只是一小部分能量。经常会因此导致失波的现象,故测量固态料面时,会选择比测量同样距离的液面发射更强的微波能量。

DCAM0161

无论是液位测量还是固态物料测量,都会伴随各种各样的问题,甚至我们曾经遇到过的案例,一个工况集齐以上几种复杂情况,这个时候就需要细心观察,冷静判断,最重要的是具备一定的专业知识才可以准确选型,甚至在日后调试仪表时也可以做到万无一失。这个系列就更新到这里,仅供大家参考,具体问题还需大家具体考量。
