料位高度测量：工业生产的“隐形标尺”与技术选型指南

料位高度测量：工业生产的“隐形标尺”与技术选型指南

在石油化工、电力能源、水泥建材、粮食仓储等众多工业领域，料位高度测量是保障生产安全、优化流程控制、实现精准库存管理的核心环节。从大型原油储罐的液位监控，到水泥熟料仓的料位监测，再到医药洁净车间的无菌料位管控，精准的料位数据直接影响着生产效率、成本控制与安全合规。本文将深入解析料位高度测量的技术原理、主流方案及行业应用，为企业选型提供专业参考。

一、料位高度测量的核心概念与工艺痛点

(一)什么是料位高度测量

料位高度测量是指通过专业仪表，实时检测容器或储罐内液体、固体颗粒、浆料等物料的表面高度，包括液位(液体介质液面高度)、料位(固体物料堆积高度)和界位(两种液体介质的分界面)三类场景。根据测量需求，可分为连续测量(实时输出物位的连续高度)和定点测量(检测物料是否到达预设高度，即物位开关)两种模式。

(二)工业场景的测量痛点

不同行业的物料特性与生产环境差异显著，给料位测量带来诸多挑战：

l 固体物料场景：料面不平整、颗粒大小不均、粉尘浓度高、物料易起拱，如煤炭仓、水泥熟料仓，传统接触式仪表易受磨损或堵塞;

l 液体物料场景：高温高压、强腐蚀、易起泡或沸腾，如石化行业的沥青储罐、化工行业的酸碱容器，普通仪表难以耐受极端工况;

l 特殊行业场景：医药食品行业要求无菌洁净、防爆合规，粮食仓储需穿透高粉尘环境，对仪表的防护等级与测量精度提出更高要求。

二、料位高度测量的主流技术方案对比

目前工业领域常用的料位测量技术包括雷达式、超声波式、静压式、电容式、重锤式等，不同技术的原理、优势与适用场景差异显著：

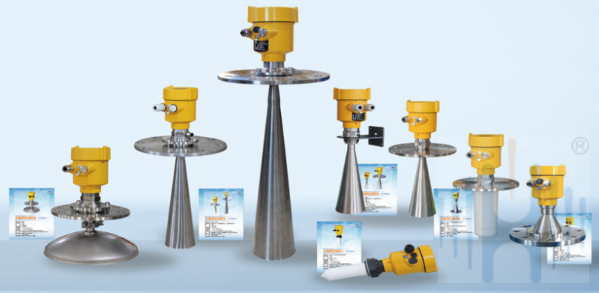

(一)雷达料位计：非接触测量的“黄金标准”

雷达料位计基于电磁波反射原理工作，通过天线发射高频微波脉冲，信号遇到物料表面反射后被接收器接收，利用时间差或频率差计算料位高度，分为脉冲式雷达和调频连续波(FMCW)雷达两类。

l 技术优势：非接触测量，不受物料密度、黏度、温度变化影响，穿透粉尘、蒸汽能力强，测量精度可达毫米级，适用于高温、高压、强腐蚀等恶劣工况;

l 选型要点：高频雷达(26GHz、80GHz)波束角小(可至3°)，能量集中，适合小口径罐体或复杂结构容器;导波雷达通过缆绳或导波管传输信号，适用于低介电常数物料或泡沫工况;

l 典型应用：水泥熟料仓、煤炭原煤仓、石化原油储罐、粮食仓储等。

(二)超声波料位计：性价比之选

超声波料位计通过发射超声波脉冲，接收物料表面的反射波，利用时间差计算料位高度，分为气介式、液介式和固介式三类。

l 技术优势：非接触测量，成本较低，安装维护简单，适用于无粉尘、无蒸汽的常规工况;

l 局限性：声波易受空气温度、湿度影响，测量精度受料面平整度影响大，高粉尘、高温环境下信号衰减严重;

l 典型应用：市政水处理、普通液体储罐、饲料加工混合物料仓等。

(三)静压式料位计：液体测量的传统方案

静压式料位计基于液体静压力原理，通过测量液体底部的压力，结合介质密度计算液位高度，分为投入式和法兰式两类。

l 技术优势：结构简单，可靠性高，适用于敞口或密闭容器的液位测量;

l 局限性：接触式测量，易受介质腐蚀、堵塞影响，需定期校准密度参数;

l 典型应用：市政供水、污水处理、普通化工液体储罐等。

(四)电容式/射频导纳料位计：接触式测量的补充方案

电容式料位计利用物料与探头之间的电容变化检测料位，射频导纳技术则优化了对挂料的抗干扰能力。

l 技术优势：适用于高温、高压、强腐蚀的液体或固体物料，可测量界位;

l 局限性：接触式测量，探头易受磨损或挂料影响，需定期清洁;

l 典型应用：酸碱储罐、塑料粒子仓、沥青储罐等。

(五)重锤式料位计：固体料仓的“兜底”方案

重锤式料位计通过伺服电机驱动重锤下降，接触物料表面后自动提升，利用钢缆长度计算料位高度。

l 技术优势：不受物料介电常数、粉尘影响，适用于大型固体料仓的定点测量;

l 局限性：接触式测量，易出现埋锤、卡锤故障，维护成本高，无法实时连续测量;

l 典型应用：大型煤炭仓、矿石料仓等。

三、雷达料位计：复杂工况的首选解决方案

在众多测量技术中，雷达料位计凭借非接触、高精度、强适应性等优势，已成为工业复杂工况的首选方案，其技术迭代与应用创新不断突破测量边界：

(一)核心技术迭代

l 高频化趋势：80GHz雷达料位计的波束角可压缩至3°以内，能量更集中，抗干扰能力更强，适合小口径罐体或存在搅拌器、进料口的复杂容器;

l AI智能算法：通过AI回波抑制技术，自动识别仓壁挂料、搅拌器等干扰信号，测量成功率超99.7%，适用于水泥熟料仓、煤炭仓等高粉尘环境;

l 4D成像技术：部分高端型号支持4D成像，可实时呈现物料堆积形态，实现体积测量与盘库，解决固体料仓料面不平整的测量难题。

(二)行业场景化解决方案

l 水泥建材行业：针对熟料仓高温(200℃以上)、高粉尘环境，选用带高温天线的高频雷达料位计，天线表面经特氟龙涂层处理，防止水泥挂壁，同时具备虚假信号学习功能，确保数据稳定;

l 石油化工行业：对于原油、沥青等高温高压液体储罐，采用导波雷达料位计，通过钢缆探头直接接触液体表面，不受温度、压力变化影响，测量精度可达±1mm，满足贸易结算需求;

l 粮食仓储行业：在小麦、玉米仓等高粉尘环境中，选用穿透能力强的脉冲雷达料位计，实现非接触式连续测量，避免人工爬仓测量的安全隐患，提升库存管理效率;

l 医药行业：洁净车间的无菌料罐需采用卫生级雷达料位计，天线与外壳采用无缝焊接工艺，表面粗糙度Ra≤0.8μm，可耐受高温灭菌，符合GMP认证要求。

四、料位高度测量的选型与安装指南

(一)选型核心原则

1. 匹配物料特性：根据物料的介电常数、温度、压力、腐蚀性等参数选择合适的仪表，如低介电常数物料优先选用导波雷达，强腐蚀介质选用防腐天线;

2. 适应工况环境：高温高压工况优先选择高频雷达或导波雷达，高粉尘环境选用波束角小、穿透能力强的型号;

3. 满足精度需求：贸易结算等高精度场景选择精度±1mm的导波雷达或调频连续波雷达，普通过程控制可选用精度±5mm的脉冲雷达;

4. 合规性要求：医药食品行业需满足GMP、FDA认证，化工石化行业需具备防爆认证(ExdⅡCT6)。

(二)安装注意事项

1. 避开干扰源：安装位置应远离进料口、搅拌器、出料口等，避免物料冲击或搅拌产生的干扰;

2. 保持安全距离：雷达料位计的天线与容器壁的距离应不小于罐径的1/6，锥形仓建议中央安装;

3. 注意安装角度：倾斜安装时，天线应与物料堆积面垂直，避免回波信号衰减;

4. 定期校准维护：根据工况定期清洁天线，检查信号强度，确保测量精度。

五、料位高度测量的未来发展趋势

随着工业4.0与智能制造的推进，料位高度测量技术正朝着智能化、数字化、集成化方向发展：

l AI与大数据融合：通过机器学习算法分析历史数据，实现料位预测与故障预警，提升生产流程的智能化水平;

l 多技术融合测量：雷达与超声波、激光等技术融合，优势互补，解决极端复杂工况的测量难题;

l 工业互联网集成：支持Modbus、HART、Profibus等通信协议，实现料位数据与MES、ERP系统的无缝对接，助力企业数字化转型。

六、结语

料位高度测量是工业生产的“隐形标尺”，其精度与可靠性直接影响着企业的生产效率与安全运营。在技术选型时，需综合考虑物料特性、工况环境、精度需求与合规性要求，选择最适合的测量方案。作为非接触测量技术的代表，雷达料位计凭借其强大的适应性与高精度，正成为越来越多行业的首选，而AI智能算法、4D成像技术的应用，将进一步推动料位测量向智能化、数字化迈进，为工业生产的高效运行保驾护航。
