了解超声波物位计的盲区

作者: 编辑: 来源: 发布日期: 2022.08.30
信息摘要:
对于熟悉物位测量仪表的人来说,“盲区”二字一定不陌生,很多用户一听到盲区就害怕的不得了,认为这样是不是就测量不准了,其实这并不是什么问题,每…

对于熟悉物位测量仪表的人来说,“盲区”二字一定不陌生,很多用户一听到盲区就害怕的不得了,认为这样是不是就测量不准了,其实这并不是什么问题,每种物位仪表在测量时都会存在一定的盲区,通过合理安装调试就可以减小误差,准确测量了。今天我们一起来认识了解超声波物位计的盲区知识!

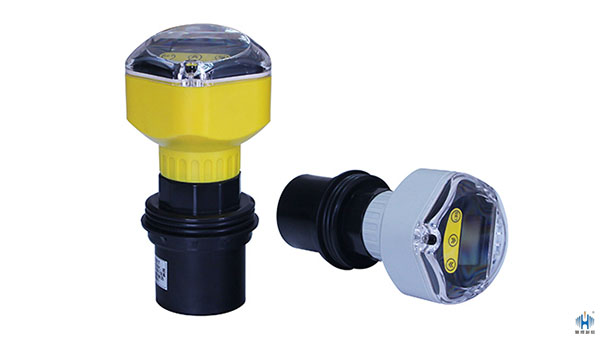

在物位测量过程中,超声波信号由超声波探头发出,经液体或固体材料表面反射后返回,由同一探头接收,测量超声波的整个运行时间,从而实现物位的测量。超声波物位计有很多优点,它不仅可以定点、连续定位,而且可以方便地提供遥测或遥控所需的信号。与放射性定位技术相比,超声波技术不需要保护。与激光测距技术相比,具有简单、经济的优点。同时,超声波技术一般不需要运动部件,因此在安装和维护上都比较方便。它可广泛应用于污水处理站、农业用水、环境监测、食品、洪水防洪、水文监测、明渠、空间定位等多种行业。

微信图片_20220830173840

盲区也称为死区,是超声波物位计无法测量的距离,超声波物位计发射超声波脉冲时,不能同时检测到反射回波。由于发射的超声波脉冲具有一定的时间宽度,且传感器在发射超声波后仍有残余振动,在此期间无法检测到反射回波,因此无法正常检测到探头表面向下的一小段距离,这个距离称为盲区。对于相同量程的产品,盲区越小,换能器的设计就越好。

超声波物位计的盲区根据量程的不同而不同。范围小,盲区小,范围大,则盲区大。但一般在30cm-50cm之间。因此,安装超声波物位计时必须考虑盲区。在特殊场合,盲区会被要求非常小。这时可以考虑使用小盲区超声波物位计,盲区一般只有4-6cm。但它的射程也比较小,只有0.6m。在许多液位测量领域中,由于空间限制和安装条件,需要具有小盲区的超声波物位计。当超声波物位计的物位进入盲区时,通常会显示二次回波对应的物位位置。例如死区为0.3m,液面到传感器(或探头)表面的距离为0.2m,液位计将显示0.4m空间距离对应的物位值。由于在测量物位时物位反射良好,超声波液位计发出的声脉冲经物位反射后会反射回物面,到达换能器表面。再次反射回换能器接收,此时的回波为二次回波。如果反射条件好,还可能接收到多个回波。

5b68f3d5a454478bac296290ca3ae90a_13

此前我们分享过的诸多雷达物位计测量案例中都或多或少的涉及过盲区问题,今天带大家浅浅的认识了超声波物位计的盲区,之后也问分享相关案例给大家,理论知识和实际测量案例相结合才可以更好的帮助大家理解用好这种仪表。
