雷达液位计在煤化工行业中的安装要求

作者: 编辑: 来源: 发布日期: 2022.10.27
信息摘要:
在煤化工生产过程中,准确测量各种生产罐、产品储罐和地下槽体的液位,对整个生产过程中设备的安全运行起着至关重要的作用。而雷达液位计已经成为了煤…

在煤化工生产过程中,准确测量各种生产罐、产品储罐和地下槽体的液位,对整个生产过程中设备的安全运行起着至关重要的作用。而雷达液位计已经成为了煤化工行业中比较普遍使用的测量仪表,要想使仪表测量准确、稳定、可靠,正确安装是基础。

煤化工行业中有产品存储设施、地下放空槽体、工艺罐体反应装置、地下水处理设施等,这些都有安装使用雷达液位计测量液位计的需要。雷达液位计的天线系统发出非常窄的微波脉冲,该脉冲以光速在空间中传播。当它遇到被测介质的表面时,它的部分能量被反射回来并被同一个天线系统接收。发射脉冲和接收脉冲之间的时间间隔与天线系统到被测介质表面的距离成正比,容器内介质液位的测量是通过测量天线发射波与介质液位反射波的时间差与微波波速的关系来实现的。

DCAM0077

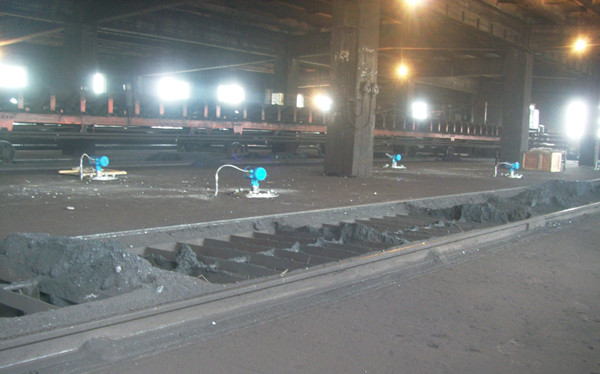

雷达液位计在煤化工行业中应用,是有一些安装要求的。天线在发射微波脉冲时,具有一定的发射角,从天线下缘到被测介质表面,发射微波束所辐射的区域不应有障碍物。因此,安装时应尽量避开容器内的设施,比如搅拌设备、加热设备、人梯、限位设备、支架等。还要注意微波束不得与加料料流相交。雷达液位计设计安装有一些要求,液位计必须与容器壁保持一定距离,一般不小于200mm,最高液位不得进入液位计盲区。液位计的安装方向应尽量使天线的发射方向与容器内被测介质的液位垂直。仪器不宜安装在拱形或圆形顶部位置,容易造成多次反射回波,影响测量精度。如果液位计安装在防爆区域,必须符合国家防爆危险区域的安装规定,防爆液位计外壳采用压铸铝金属材料,防爆液位计可安装在有防爆要求的场合,液位计必须可靠接地。对于锥形容器,且容器顶部平坦,液位计的最佳安装位置是容器顶部的中心位置。安装在室外或极端潮湿环境中的液位计,应做好遮阳、防雨、防潮处理。

DCAM0054

除了以上安装要求,还需要注意一些问题。雷达液位计通信系统最基本的组成包括专用的数据采集系统、探测器、信号处理单元及其通信线路。其组成应满足以下要求,选择4-20mA输出作为通讯信号,将输出信号传送至信号处理单元,在中控室电脑上显示,并设置相关联锁保护系统和报警记录设备。如果液位信号达到报警值,立即触发相关联锁装置,使液位远离报警液位。雷达液位计数据采集系统采用专用信号处理单元,独立供电和备用电源,不能与其他信号处理单元外接,避免数据处理混乱。根据雷达液位计安装规范设置液位报警记录设备,报警历史数据可作为故障分析处理的依据。
