雷达液位计中法兰的正确安装——雷达液位计公司

作者: 编辑: 来源: 发布日期: 2018.11.13
信息摘要:
雷达液位计小编告诉大家:ASMEB16.5是法兰的执行标准,属于美洲体系,通俗叫做美标!我们在此可以明确的看到ASMEB16.5明确规定了法…
雷达液位计小编告诉大家:ASME B16.5是法兰的执行标准,属于美洲体系,通俗叫做美标!

我们在此可以明确的看到ASME B16.5明确规定了法兰螺栓孔的数量和螺栓孔的直径。因法兰的压力等级不同,所以螺栓孔的数量和直径也不同,但相同压力等级的法兰,无论类型螺栓孔的数量和直径都是相同的。法兰的螺栓孔数量都是偶数(2.4.6等)均匀的分布在螺栓孔直径上。

在购买仪器上,除了仪器的各种数据要校对,法兰上螺栓孔的定位也是特别的重要。一般在制定法兰的时候, 雷达液位计厂家发现都会出现一句:所有法兰螺栓孔跨位居中。这句话表示:对于垂直的法兰密封面,螺栓孔应跨于垂直线两侧和水平中线。

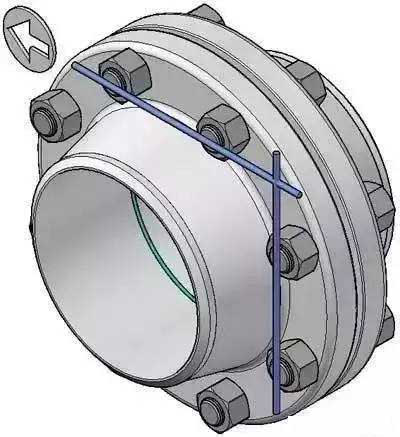

图1为垂直法兰定位正确示意图

雷达液位计法兰

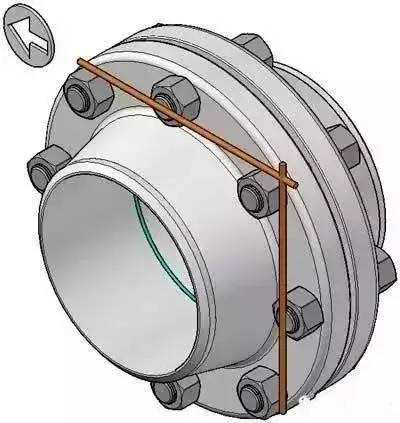

图2为错误的垂直法兰定位示意图


雷达液位计法兰

对于水平的法兰面,法兰螺栓孔应跨于工厂北向线两侧。

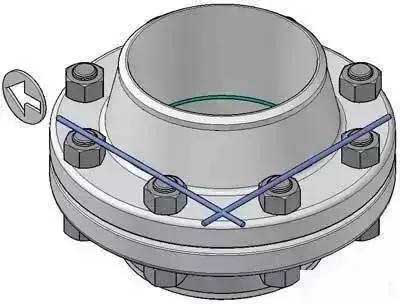

图3为正确的水平法兰定位示意图
雷达液位计法兰

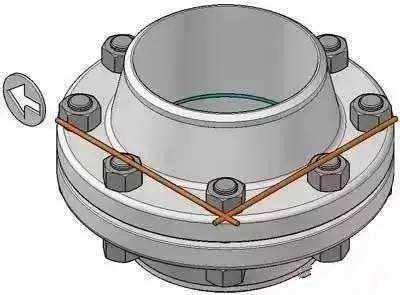

图4为错误的水平法兰定位
雷达液位计法兰

法兰螺栓孔的定位十分重要,不符合标准的定位是不被允许的。除非是客户明确的要求。中心线规则是每个负责任的厂家应该熟知并遵照的。
