雷达液位计原理中的几个小知识点

作者: 编辑: 来源: 发布日期: 2021.11.01
信息摘要:
在电子技术诞生之前,主要的液位检测方法是以机械力学为基础的。微电子技术的发展大大促进了传感技术的发展,因而产生了许多新的液位检测方法及仪表。…

在电子技术诞生之前,主要的液位检测方法是以机械力学为基础的。微电子技术的发展大大促进了传感技术的发展,因而产生了许多新的液位检测方法及仪表。在这些仪表中,雷达液位计是基于时间行程法产生的。所以,我们有必要认识一下雷达液位计原理中的几个小知识点。

雷达液位计

雷达液位计通过发射和接收微波脉冲,进行液位测量。从这一点来看,雷达液位计有两个主要设备(元件),即发射机和接收机。发射机发射微波脉冲,经天线向下传输,微波接触到液体界面,发生反射,反射后的微波经天线传输,最终被接收器捕获。实际上除了这两个主要设备,雷达液位计的设备还有发射天线、接收天线、处理部分、显示器,等等。

说完了雷达液位计的设备,不妨再认识一下影响雷达液位计测量效果的几个要素。

雷达液位计

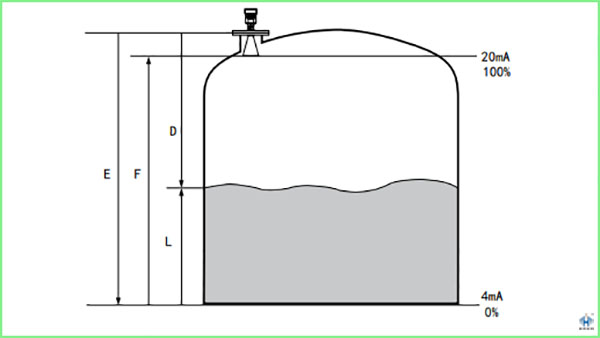

想要认识这些要素,就要先知道与雷达液位计有关的几个公式。雷达液位计液位测量公式:L(液位)=E-C(光速)×T/2。在这个公式中,有一个很重要的因素,即光速。光速不受大气环境因素影响,因此电磁波在空气中的传播速度不受电磁波频率、温度以及大气压力影响。光速公式:光速=频率×波长,微波的频率不同,波长也不同。天线增益公式即天线在特定方向上辐射的立体角度的能量与天线在所有方向上辐射的立体角度的能量的比率。

从这些公式中,可以看出,雷达液位计测量效果如何与天线的增益有直接关系,而天线的增益又与频率有密切的联系。在其它条件一定的前提下,高频率雷达液位计与低频率雷达液位计相比,频率越高,天线增益越大,能量越集中。

雷达液位计

雷达液位计只是一个小小的测量仪表,但是它的作用却不容小觑,所以我们有意必要多了解一下它的相关知识。
