雷达物位计测量矿粉的案例

作者: 编辑: 来源: 发布日期: 2022.09.23
信息摘要:
雷达物位计可以测量多种介质,应用在多种场合。在不同环境中测量不同介质,有可能会产生一些问题。判断产生问题的原因,提出解决的办法并通过调试解决…

雷达物位计可以测量多种介质,应用在多种场合。在不同环境中测量不同介质,有可能会产生一些问题。判断产生问题的原因,提出解决的办法并通过调试解决,才可以最大程度的使雷达物位计测量准确。我们一直在给大家分享不同的案例科普相关知识,今天也不例外,分享雷达物位计测量矿粉的案例。

43a1d937785c382c96ccb2f0774da9c

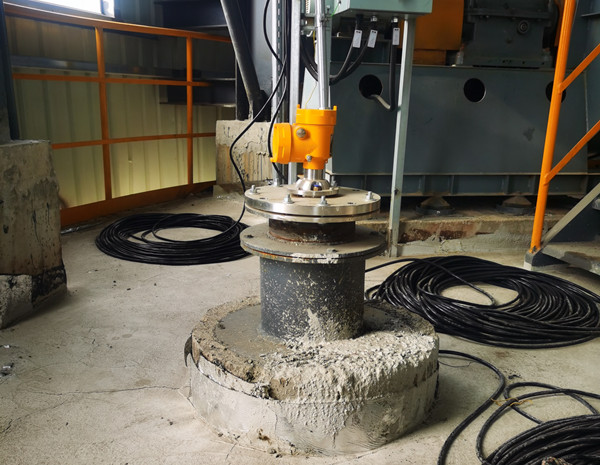

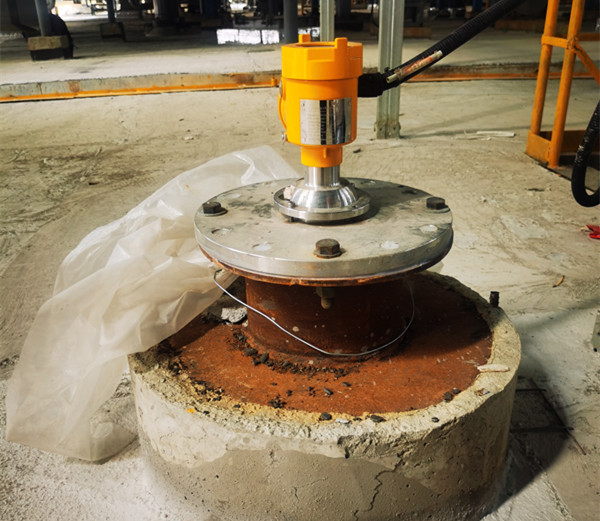

首先先了解什么是矿粉,矿粉是符合工程要求的石粉及其替代品的总称。它是矿石破碎加工的产物,是矿石加工冶炼的第一步,也是最重要的一步。矿粉的亲水系数是单位矿粉在同体积的水和同体积的煤油中的膨胀体积之比,在公路工程中,亲水系数小于1的矿粉称为碱性矿粉。下面看看具体案例,某公司安装使用我公司80G雷达物位计,型号HBRD-FMW21,测量的介质为矿粉,客户反应现场雷达测量和人工测量误差大。售后工程师判断是因为测量的是固体粉料,雷达物位计安装在罐体边上,现场人工是在中间测量,所以导致误差较大。解决办法是转动雷达万向法兰,尽量减小误差。

058b7348bdf7a2032b1fb7c7713a4ff

这个案例中所使用的雷达物位计是我司80G调频雷达物位计系列中的一款,调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系:R=C(速度)*δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知,因此估算出频率差δf,便可得到雷达安装位置料面的距离R,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。它具有以下特点,采用毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。天线尺寸小,满足了更多的工况场合测量。多种透镜天线,发射角小,能量集中,回波信号强,同等工矿条件下,相比于其他雷达产品具有可靠性。拥有很强的穿透性,在有粘附及凝结的情况下也可以正常使用。动态信号范围大,对于低介电常数介质的测量稳定。多种测量模式,快速测量模式下雷达反应时间小于1S。

4bfcaca864ecf4c82c794e74f8fb3c7

以上案例,雷达物位计测量过程中出现问题的解决办法仅供大家参考,因为不同的情况,导致测量出现问题的原因也不同,如果真的出现该问题,还是要具体检查分析。
