雷达物位计测量不准如何处理?

作者: 编辑: 来源: 发布日期: 2020.05.25
信息摘要:
雷达物位计的工作原理是:产品天线发射较窄的微波脉冲,在经过天线向下传输,微波接触到被测介质表面后被反射回来;再次被天线系统接收,将其传输给电…

雷达物位计的工作原理是

产品天线发射较窄的微波脉冲,在经过天线向下传输,微波接触到被测介质表面后被反射回来;再次被天线系统接收,将其传输给电子线路部分自动转换成物位信号。


在这个过程中,因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的。在雷达物位计进行测量的过程中会因为各类因素,包括内部仪器产品自身缘由及外部环境、介质等原因,造成最终的测量不准及误差。下面剖析其产生的缘由。

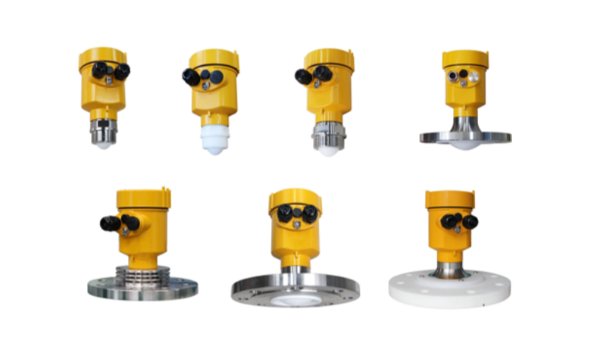

微信图片_20200309170327

 1

内部缘由-雷达物位计自身产生的误差

因为雷达物位计的使用者不可能都是专业技术人员,在安装及使用时都会使产品自身就不精准,从而出现误差。而且雷达物位计是采用导波雷达技术,不会受到温度、压力、湿度等环境条件的影响,所以大部分的原因是人为造成。

1


 2

外部缘由—使用过程中仪器出现的问题

1、被测液体造成误差

因为雷达物位计在测量界位时,要求上面的液体的介电常数必须比下面的大10,当相差不大时就会变成波型。而当出现上层的液位厚度很低的情况,因为液位和界面所用时间基本相同,产生返回的两个信号可能会叠在一起,影响最终测量结果。


2、出现测量盲区
雷达物位计在测量中输出电流是4~2mA,但是由于被测液体本身和探头的原因,测量中有两个盲区,分别为顶部盲区和底部盲区。顶部盲区页面到上参考点之间能测到的最小距离大约是0.4~0.5米;底部盲区是在探头的底部,随着储罐内正式液位变化,测量结果没有变化的一部分。


3、被测液体粘度过大

粘性很高的液体会附着在探头上,影响信号的传递,使雷达物位计的测量产生误差。这种情况更加严重时,粘度更大将双缆的探头连在一起,影响也就随之更大。


上述就是对雷达物位计测量出现失误情况的分析,由各类因素造成,建议用户在使用时要注意细节,还要对其进行维护,例如定期清洗探头,避免测量不准。
