雷达物位计测量氧化钙粉的案例分析

作者: 编辑: 来源: 发布日期: 2023.02.23
信息摘要:
雷达物位计可以测量的介质非常之多,但想真正使仪表测量准确稳定,有很多必要条件。例如选型要准确,要适合使用工况,另外要注意正确安装接线,按标准…

雷达物位计可以测量的介质非常之多,但想真正使仪表测量准确稳定,有很多必要条件。例如选型要准确,要适合使用工况,另外要注意正确安装接线,按标准供电等。本文所写是我们近期遇到的一个雷达物位计测量氧化钙粉的案例,了解雷达物位计测量中出现了什么样的问题和解决方案。

u=1582322120,1936993990&fm=253&fmt=auto&app=138&f=JPEG

(图源网络)

雷达物位计发射天线的作用是发射窄微波脉冲,可用于测距。通过传输脉冲,它们可以以光速传输到测量空间。在测量过程中,如果脉冲到达被测介质,就会在介质表面反射,最后发射端接收反射脉冲的能量,通过对脉冲在需要进行测量的空间中运行时间来计算出物位高度信息。经过专业的时间计算,可以在最快的时间内实现精确测量料位的功能。但要特别注意,脉冲到达被测介质表面后会发生反射,脉冲部分返回后容易产生假信号。这就是为什么有必要使用。滤波和微处理技术对脉冲信号进行处理,最终得到正确的脉冲信号,然后进行测量距离计算。

d0a2ef24ce5142ac95c2461bb22009ec_71

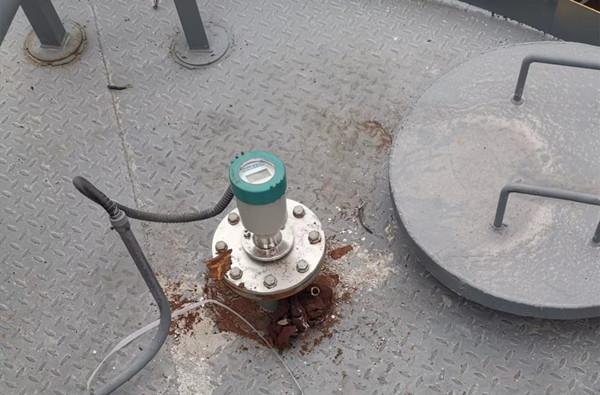

某工厂使用我们的雷达物位计,型号为HBRD905,测量介质为氧化钙粉,常温常压。使用后雷达物位计出现跳变问题,并且罐内产生了挂料现象。我们的售后工程师到达现场发现,雷达物位计安装太靠近罐壁,雷达物位计天线照到挂在罐壁的料上,造成测量不准,且罐内有横向铁板延伸到罐底,也在雷达物位计旁边,这样就造成雷达干扰信号过多,基线非常高,使测量不稳定。另外罐内有塌料现象,最高落差有2米。经过售后工程师分析判断决定更换80G调频雷达物位计,型号HBRD-FMW21,调频雷达物位计是毫米波雷达,测量精度最高可达±2mm,测量最小盲区为0.1m。天线发射角更小,能量更集中,回波信号更强,穿透性也不错,在这种工况下比高频雷达物位计更适合。并且调整安装位置,现场观察进出料效果良好,测量效果准确稳定。

微信图片_20230223134951

本文中测量氧化钙粉的工况比较复杂,一般来说测量这种介质选用高频雷达物位计非常合适,它可以很好的完成测量工作。但是由于现场环境的影响,需要更换成更合适的调频雷达物位计。无论高频雷达物位计还是调频雷达物位计,它们之间各有自己的优缺点,哪个能发挥更好的性能取决于是否和实际工况匹配。
