一、雷达料位计是什么？

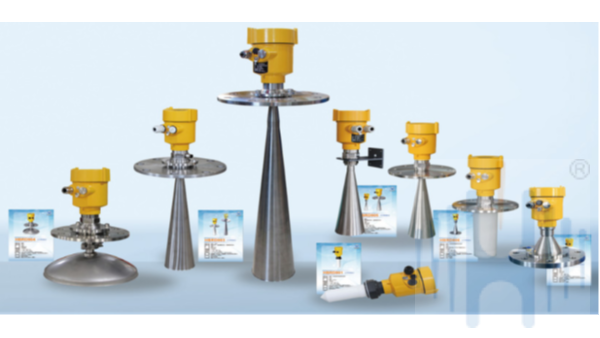

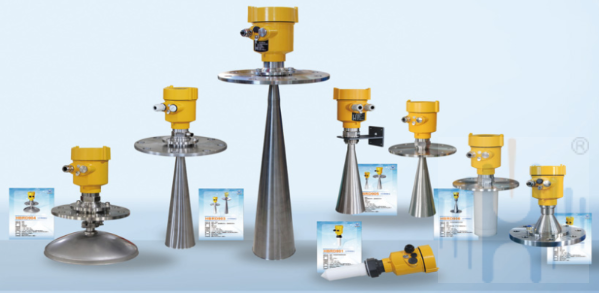

雷达料位计是一种基于微波反射原理，用于连续或间断测量工业场景中固体物料（如粉末、颗粒、块状物料等）料位高度的工业自动化测量仪表。它通过天线向被测物料表面发射高频微波脉冲，微波脉冲遇到物料表面后反射，仪表接收反射信号并计算发射与接收的时间差（或频率差），进而换算出物料的实际料位高度。

作为雷达物位计的重要细分类型，雷达料位计专门针对固体物料的特性进行了技术优化，能够适应固体物料堆积角度、粉尘环境、介质介电常数差异等复杂工况，广泛应用于工业生产的料仓、储罐、料堆等物料存储与输送环节，为生产过程的监控、控制和管理提供精准的料位数据支持。

二、常见的同义名称及说明

在工业领域，雷达料位计因应用场景、技术侧重点不同，存在多种同义名称，核心功能均为固体物料料位测量，仅表述角度略有差异，常见名称及说明如下：

•  雷达料位仪：“仪” 与“计”语义相近，均指代测量仪器，该名称在国内工业现场应用中较为普遍，尤其在电力、冶金行业使用频率较高。

•  微波料位计：突出仪表的核心测量介质为“微波 ”，强调技术原理，适用于对测量技术原理有明确指向的场景，如技术文档、学术交流等。

•  固体雷达物位计：明确区分测量对象为“固体 ”，与测量液体的“液体雷达物位计”形成对应，便于在多介质测量场景中快速区分。

•  雷达料位传感器：更侧重仪表的“传感 ”核心功能，即采集料位信号并转化为电信号，常被用于自动化控制系统的组件描述中。

•  高频雷达料位计：因多数固体料位测量场景需高频微波（如26GHz、80GHz ）实现精准测量，该名称突出“高频”技术特性，是行业内对主流固体雷达料位计的常用简称。

三、雷达料位计的工作原理

雷达料位计的核心工作原理是利用微波的传播特性（光速传播、可反射），通过测量微波信号的传播时间或频率变化，计算天线与物料表面的距离，进而得到料位高度。根据信号处理方式的不同，主流雷达料位计主要分为脉冲雷达和FMCW 雷达两类，具体原理如下：

1. 脉冲雷达（Pulsed Radar）

脉冲雷达料位计的工作过程类似“回声测距 ”，核心是通过测量微波脉冲的发射与接收时间差计算距离。具体流程为：

1.  仪表的射频模块产生周期性的短脉冲微波信号，通过天线向料仓内的物料表面定向发射；

2.  微波脉冲以光速（约3×10⁸m/s）在料仓内传播，当遇到物料表面时，部分微波能量被反射形成回波信号；

3.  回波信号被天线接收后，传输至信号处理单元；

4.  信号处理单元计算微波脉冲从发射到接收的时间差（Δt），并根据公式 “距离（D）= 光速（ c ）× 时间差（Δt）/ 2” 计算出天线到物料表面的直线距离（除以 2是因为微波需往返传播）；

5.  结合料仓的总高度（E），通过公式“ 料位（L）= 总高度（E ） - 天线到物料表面距离（D）”换算出实际的料位高度，并输出标准信号（如 4-20mA 、HART）供后续控制系统使用。

脉冲雷达料位计的技术特点是结构相对简单、成本适中，测量范围较广，适合大多数中低精度要求的固体料位测量场景，如原煤仓、水泥仓等。

2. FMCW雷达（Frequency Modulated Continuous Wave）

FMCW雷达即调频连续波雷达，其核心是通过测量发射信号与回波信号的频率差计算距离，而非时间差，具备更高的测量精度。具体流程为：

6.  射频模块产生连续的、频率线性变化的微波信号（调频信号），频率随时间呈周期性上升或下降，通过天线持续发射；

7.  发射的调频信号传播至物料表面后反射形成回波信号，由于微波传播存在时间延迟，回波信号的频率变化会滞后于发射信号；

8.  仪表内置的混频器将发射信号与回波信号进行混合，产生差频信号（即两者的频率差）；

9.  信号处理单元对差频信号进行分析，差频信号的频率与天线到物料表面的距离成正比，根据预设的校准系数，可精准计算出天线到物料表面的距离；

10.  结合料仓总高度换算出料位高度，并输出高精度的测量信号。

FMCW雷达料位计的技术特点是测量精度高（可达±1mm级）、抗干扰能力更强，能够有效应对固体物料表面不平整、粉尘浓度高的复杂工况，适合对测量精度要求高的场景，如食品加工、精细化工的原料仓、成品仓等。

四、雷达料位计的核心优势

相较于传统的料位测量仪表（如超声波料位计、浮球式料位计、射频导纳料位计等），雷达料位计凭借其独特的技术原理，具备以下核心优势：

1. 非接触测量，安全卫生

雷达料位计通过微波信号实现非接触式测量，仪表天线与被测物料不直接接触。这一特性带来两大核心价值：一是避免了物料对仪表的腐蚀、磨损、粘附和堵塞，尤其适用于腐蚀性强（如化工原料）、高温高粘度（如熔融物料）、易结块（如面粉、煤粉）的固体物料测量；二是不会对物料造成污染，符合食品、制药等行业的卫生级要求，无需担心仪表与物料接触引发的质量问题。

2. 抗干扰能力强

雷达料位计的微波信号具备极强的穿透能力和抗干扰性，能够有效克服工业现场的多种复杂干扰因素：一是不受粉尘影响，微波可穿透高浓度粉尘环境（如矿山料仓、水泥熟料仓），不会因粉尘遮挡导致测量失效；二是不受温度、压力变化影响，仪表可在-40℃~400℃ 的宽温度范围和0~40MPa的高压环境下稳定工作，适配高温窑炉、高压料仓等极端工况；三是不受物料介电常数、密度、湿度的影响，无论是低介电常数的塑料颗粒，还是高湿度的煤炭，均能实现精准测量。

3. 精度高，可靠性强

主流雷达料位计的测量精度可达±3mm~±15mm，其中 FMCW型雷达的精度更是高达±1mm，能够满足贸易结算、精细生产等高精度要求；仪表采用全密封设计，防护等级通常可达IP67 及以上，部分防爆型号可满足 ExiaIICT6等防爆等级，适用于易燃易爆等危险环境；此外，雷达料位计的使用寿命长，核心部件（如天线、射频模块）的故障率低，维护成本低，能够保障长期稳定运行。

4. 安装灵活，维护简便

雷达料位计的安装方式多样，可采用顶部安装、侧面安装等多种形式，适配不同结构的料仓（如圆形仓、方形仓、锥底仓等）；仪表体积小巧、重量轻，无需复杂的安装支架，安装工作量小；在维护方面，由于采用非接触测量，无需拆卸仪表与物料接触部件，仅需定期清洁天线表面的粉尘即可，维护流程简单，无需专业的维护人员，极大降低了运维成本。

五、应用领域广泛，适配多种工况

雷达料位计凭借其强大的环境适应性和测量性能，广泛应用于多个工业领域的固体物料料位测量，适配多种复杂工况，具体应用场景如下：

•  电力行业：用于原煤仓、煤粉仓、粉煤灰仓、石灰石仓等料位测量，适配高温、高粉尘的工况，保障锅炉燃烧的稳定供料；

•  冶金行业：用于铁矿石仓、焦炭仓、钢渣仓、合金料仓等料位测量，能够适应高温、强振动、多粉尘的恶劣环境；

•  化工行业：用于塑料颗粒仓、树脂仓、化工原料粉仓（如PVC粉、PE 粉）等料位测量，适配腐蚀性、易燃易爆的工况；

•  建材行业：用于水泥仓、熟料仓、石膏仓、砂石料仓等料位测量，克服高粉尘、物料流动性差的问题；

•  食品医药行业：用于面粉仓、淀粉仓、奶粉仓、药品原料仓等料位测量，满足卫生级要求，避免物料污染；

•  矿山行业：用于原煤堆、矿石堆、尾矿仓等料位测量，适配户外、大风、高粉尘的露天或半露天工况；

•  仓储物流行业：用于粮食仓（小麦、玉米、水稻）、饲料仓、化肥仓等料位测量，实现物料存储量的精准监控。

六、与其他料位测量仪表的对比

为更清晰地凸显雷达料位计的优势，以下将其与工业领域常用的其他料位测量仪表（超声波料位计、射频导纳料位计、浮球式料位计）从核心原理、优势、劣势、适配工况四个维度进行对比：

七、雷达料位计的未来趋势

随着工业自动化水平的提升和物联网、人工智能技术的发展，雷达料位计正朝着高频化、智能化、国产化、集成化的方向发展，未来趋势主要体现在以下几个方面：

•  高频化技术普及：80GHz及以上超高频雷达料位计将成为主流，其波束角更小（可低至3° ）、盲区更小（低至0.05m），能够适配小口径料仓、窄空间料位测量，同时测量精度和抗干扰能力进一步提升；

•  智能化水平提升：融合人工智能（AI）和机器学习技术，实现回波信号的智能识别与过滤，自动适配不同物料特性和工况变化，无需人工校准；同时具备自诊断、自报警功能，实时监控仪表运行状态，降低运维成本；

•  国产化替代加速：核心部件（如射频芯片、天线、信号处理模块）的国产化率将进一步提升，打破国外技术垄断，降低仪表采购成本，同时国产仪表的性能和可靠性将逐步追赶国际先进水平；

•  物联网与集成化：搭载无线通信模块（如LoRa、NB-IoT 、5G），实现料位数据的远程传输与云端监控，融入工业互联网平台；同时与料仓称重系统、输送设备控制系统集成，实现物料存储、输送的全流程自动化控制；

•  特殊工况适配优化：针对极端工况（如超高温、超高压、强辐射、深空料仓）的专用雷达料位计将不断涌现，通过材料创新（如耐高温陶瓷天线）和结构优化，拓展应用边界。

结语

雷达料位计作为一种高精度、高可靠性、强环境适应性的料位测量仪表，已成为现代工业生产中固体物料料位测量的核心设备，在电力、冶金、化工、建材等多个领域发挥着不可或缺的作用。随着技术的不断创新与升级，雷达料位计将朝着更智能、更精准、更经济的方向发展，进一步适配复杂工况需求，推动工业自动化水平的提升。在实际应用中，需根据物料特性、工况条件和精度要求，合理选择雷达料位计的类型和型号，以充分发挥其测量优势。
