雷达料位计安装要点

作者: 编辑: 来源: 发布日期: 2022.09.30
信息摘要:
任何仪表,不论是什么类型,什么型号,用户买到之后都要正确安装才可以达到最准确的测量效果。作为一个资深的雷达料位计厂家,对雷达料位计的安装要点…

任何仪表,不论是什么类型,什么型号,用户买到之后都要正确安装才可以达到最准确的测量效果。作为一个资深的雷达料位计厂家,对雷达料位计的安装要点这件事有很多信息想要分享给大家,不管你是老用户还是即将接触雷达料位计的用户,都有比较了解本文的信息。

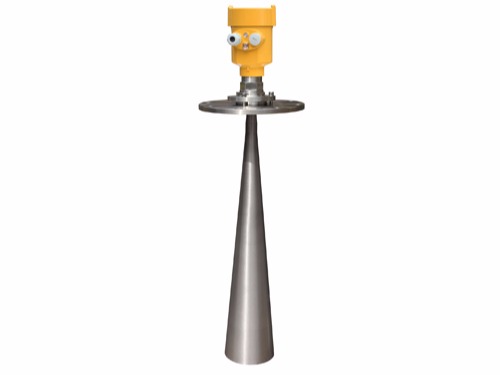

雷达料位计基于时间行程回波测距原理,用于测量参考点与物料表面之间的距离。发射天线向被测目标发射微波脉冲信号,反射的微波由雷达天线接收。雷达信号处理器将发射信号与接收信号进行比较,计算测量距离,计算测量距离,并输出相应的电平值。雷达料位计的传播信号是电磁波,电磁波具有很强的穿透力。传播速度受灰尘、蒸汽和介质的影响较小,传播衰减小,被测材料的温度、压力和密度几乎不会影响其测量性能。正是凭借这些优势,它才得以被广泛的应用。

图怪兽_0f9e27b7fdee09acf55fe53589e0692f_73033

雷达料位计功能强大,优势明显,但还是那句话,再好的仪表,也需要正确安装,才可以有效而准确的测量,以下就是一些雷达料位计安装中需要注意的要点。首先为防止进料反射的虚假信号影响测量,测点应避开进料口,固态物料测量也应避开出料口,出料处的物料没有代表性。天线安装应垂直于界面,与罐壁距离应大于发射角波束区域,但为了防止虚假回波,也不能安装在拱型罐中心。避开有很强涡流的区域,如有搅拌或很强的化学反应的地方,应采用旁路管或导波管安装方式。避开振动、高压清洗及横向负载,以防损坏仪表。采用加接管安装时,天线轴线应垂直物料表面;天线伸入罐顶足够长,保证足够回波。需要时采用天线延伸管,同时加大接管直径,以减少接管产生的干扰回波。底部锥型的槽罐安装时,应注意天线要对准槽底,这样虽然带来一定误差,但可以实现料位完整测量,又可以克服锥型底引起的虚假回波。导波管天线的安装。导波管内壁要光滑,下面开口的导波管必须达到最低液面,才能在导波管中测量。导波管的开孔轴线与雷达的极向标志成90度安装,防止雷达信号极化影响测量。当被测介质介电常数小于4时,需在导波管末端安装反射板,或将导波管末端做成弯管,将储罐底部干扰反射、折射开。

d0a2ef24ce5142ac95c2461bb22009ec_51

以往我们不少案例中由于雷达料位计安装不当,造成信号波动,测量值不稳定,测量结果误差较大的例子比比皆是。千言万语,正确安装雷达料位计,是准确测量的重要保证。
