科普一种提高雷达物位计测量精度的技术

作者: 编辑: 来源: 发布日期: 2023.02.24
信息摘要:
市场上的雷达物位计种类繁多,从测量原理上来看有脉冲雷达物位计和调频连续波雷达物位计,有非接触和接触式,按照频率来分,又有低频、高频、调频,从…

市场上的雷达物位计种类繁多,从测量原理上来看有脉冲雷达物位计和调频连续波雷达物位计,有非接触和接触式,按照频率来分,又有低频、高频、调频,从天线类型分那就更多了喇叭口、棒状、抛物面等等。它们都有着各自的优点,但是没有一种可以满足所有工况,因此雷达物位计的厂家也会根据用户工况来进行一些改良,例如加吹扫装置等,今天介绍一种可以提高雷达物位计测量精度的技术。

0f8e00790b1342eba42f7304d93b2ffe_14

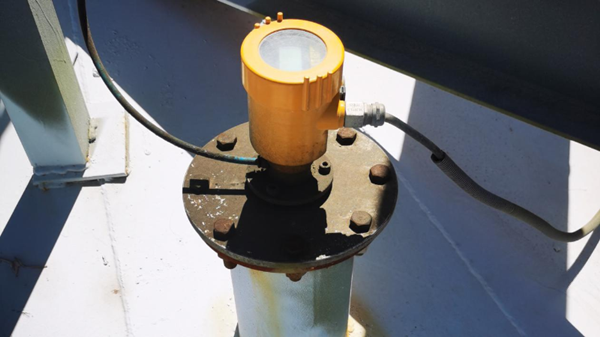

粒碱是一种固体产品,置于空气中会吸收空气中的水分而潮解,与二氧化碳反应变质,并且会产生很非常大的碱粉尘,而且它的腐蚀性很强,所以它的物位测量不是简单的事。某工厂采用一款雷达物位计进行料位检测,该雷达物位计是基于调频连续波原理的非接触式雷达,调频连续波雷达利用高频电磁波信号进行测量,生成频率与距离的关系。不能基于时间,但是通过处理频率差,不同发射物质的距离,罐体高度减去该距离即可得到频谱、液位及相关参数,但是是雷达的发射能量有限,容易被介质空间吸收,同时任何物质在发射路径上都会有不同的反射。因此,对噪声的信号处理、反射角控制和安装位置的选择很重要。该雷达物位计经过多次调整和修改,在抗干扰等方面具有很好的技术和先进的特点。

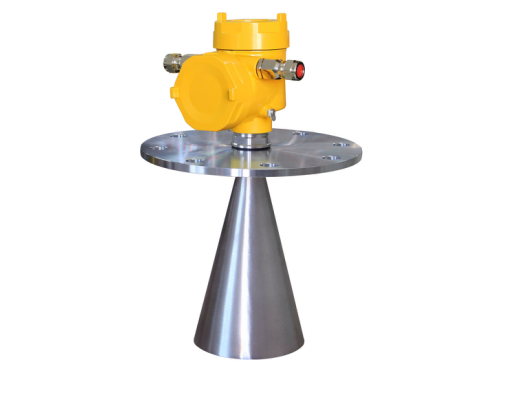

该雷达物位计全量程智能处理、信号辨别能力和信号更强干扰、小信号自动增益处理;通过双端口技术、先进的表面跟踪功能以及防结露和防尘天线提供最佳性能和正常运行时间。在应用中提供了高度的灵活性,可用于容器内的各种干扰物、介质中的泡沫、粉尘、液面明显的振动,测量原理及其精度不受平均密度、温度、压力和腐蚀介质等工艺条件的影响,非常适合粒碱料位测量。

3

这种雷达物位计之所以可以测量准确度高,稳定性强,离不开一种空谱测量技术。24GHz调频连续波是以2GHz频率为单位的连续频率扫描,它使用不同规格的天线进行传输。随着频率的增加,带宽增加,因此天线的尺寸可以显着减小。同时,功耗大大降低,可以提供更远的传播距离和更高的精度。由于频率的增加,会引起更多的反射,并且在高干扰的情况下,无法确认有效信号。空间频谱分析技术用于初始设置期间,可以对空仓进行频谱分析,记录不同干扰源或固定物体的频谱,相当于先记录不同干扰源的频谱。在正常测量期间,确定整个频谱,包括各种干扰源和被测功率谱,再与空白谱一起进行相关分析,生成相关谱,将测量信号中的各种固定干扰剔除,只留下素材必要的位谱。这种方式大大提高了抗干扰能力和适应现场不同工况的能力,可适用于罐内存在搅拌、摇晃或不同管道等障碍物的情况。
