科普适合用在粉煤加压气化工艺中的测量仪表(下)

作者: 编辑: 来源: 发布日期: 2022.12.14
信息摘要:
上篇文章中为大家介绍了粉煤加压气化工艺中选择仪表需要考虑的因素,以及阐述了几种不同工况下该如何选择仪表。本文中将继续给大家介绍粉煤加压气化工…

上篇文章中为大家介绍了粉煤加压气化工艺中选择仪表需要考虑的因素,以及阐述了几种不同工况下该如何选择仪表。本文中将继续给大家介绍粉煤加压气化工艺中一些其它的工况该如何选择仪表。

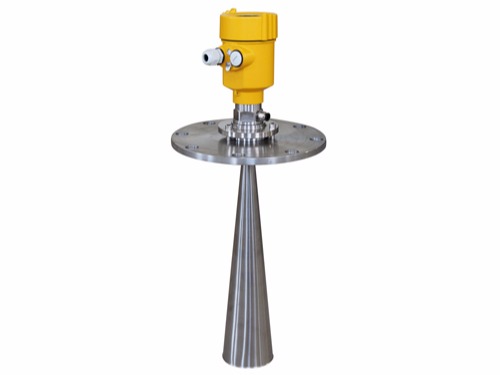

对于敞口容器,测量敞口容器内脏介质的液位时,宜采用非接触式雷达液位计。雷达液位计是根据电磁波反射原理测量液位的。它向液面发射电磁波并接收反射回波,通过检测发射波与返回波的时间差或频率差,计算出液面的高度。雷达液位计主要分为两大类,发射固定频率电磁波的脉冲雷达液位计和发射连续波的连续调频雷达液位计。脉冲雷达液位计按结构不同可分为天线式和导波式两种,天线式雷达液位计是利用天线发射电磁波,而导波式雷达液位计是通过杆式或电缆导波发射电磁波。在选择雷达液位计时,有必要需要针对不同的实际工况选择最适合的雷达液位计型号。在粉煤加压气化工程中,沉淀池是典型的敞开式常压容器,选用液位计时,由于介质较脏,有悬浮渣水,故采用天线式,避免与介质接触,天线形式为喇叭口型,喇叭口型天线开口小,聚集效果好,是目前最常用的天线形式,安装在容器顶部法兰上。

d0a2ef24ce5142ac95c2461bb22009ec

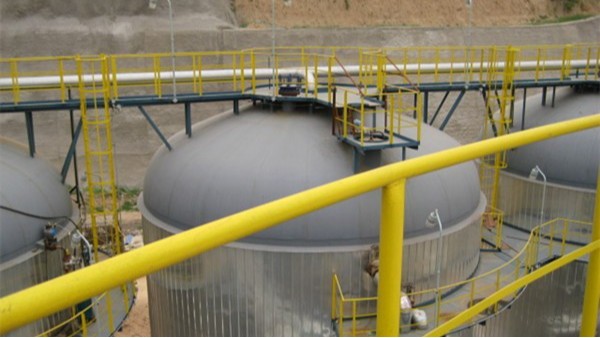

对于汽包液位的测量需要特别注意中压汽包液位的测量,汽包内的介质主要是蒸汽和汽包水两相,温度可达450℃,压力为5.4MPa。在以往的设计选型中,为了补偿汽包内温度和压力对测量结果的影响,在普通差压液位计上增加了双腔平衡容器,双室平衡容器差压液位计的测量原理是利用T型接头将汽包内水位产生的压力与平衡器内形成的基准水柱产生的压力进行比较,从而得到实际液位值的压差。并综合考虑工程所在地环境温度、平衡容器、冷凝室、上、下导向管,连接管均采取必要的保温、伴热措施。这样的选型设计虽然能满足测量精度要求,但相应增加了采购成本,而且也会有泄漏点较多,安装维护复杂等问题。因此某工厂由于昼夜温差大,冬季环境温度极低,把三台磁致伸缩液位计安装在侧面,配备磁翻柱显示用于替换原来的差速器。磁致伸缩液位计的主要依据它的工作原理是磁致伸缩,传感器电路沿磁致伸缩线发出电流脉冲,在磁致伸缩线周围形成环形磁场。当叠加纵向磁场时,浮子所在位置会产生扭转脉冲,并传回传感器的探头。测量初始脉冲和返回脉冲之间的时间差,以确定浮子的位置,即液位的位置。磁致伸缩液位计具有精度高、使用寿命长、无需校零、维护方便、安全性高等优点。但安装时要注意检测杆必须垂直,不能弯曲,做好接地和屏蔽工作,以免电磁干扰影响测量结果。

IMG_1146

以上就是粉煤加压气化工艺中不同工况的选型选择,上下文中所写仅供大家参考。具体涉及到仪表选型,还是要根据自己的工况去选择。
