科普两种不同的雷达液位计测量原理

作者: 编辑: 来源: 发布日期: 2022.03.14
信息摘要:
雷达液位计目前广泛应用于石化行业,受到了非常多用户的认可。今天小编给大家介绍雷达液位计的两种不同的测量原理。

雷达液位计目前广泛应用于石化行业,受到了非常多用户的认可。今天小编给大家介绍雷达液位计的两种不同的测量原理。

雷达液位计是一种采用微波测量技术,非接触式的液位测量仪表。随着石油化工行业的不断发展,雷达液位计的应用范围日益广泛,它高精度的特点得到了国际计量机构的认证,满足贸易交接的物料计量要求。

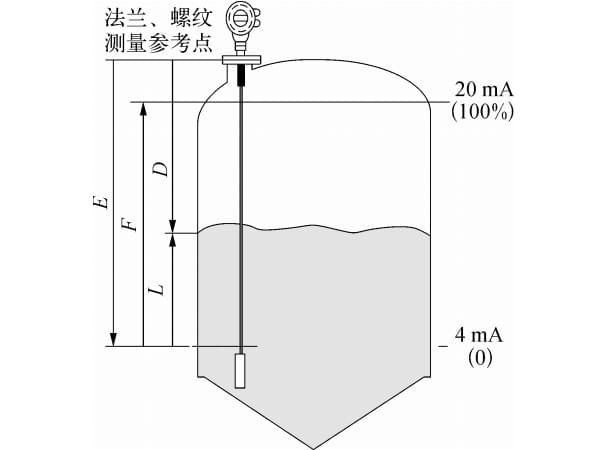

雷达液位计是利用超高频电磁波经天线向被测容器的液面发射,它有两种工作模式,分别对应两种测量原理。

下载

图源网络

第一种是脉冲微波方式,这种方式是 一种“俯视式 ”时问行程测量系统,测量发射某一固定频率的微波脉冲,在被测物料表面产生反射后由雷达系统所接收。 天线接收反射的微波脉冲并将其传给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波,并据此计算液位,将被测液位距离成正比关系的时间再转换为电信号 。

第二种是调频连续波方式,这种方式的雷达液位计的微波源是X波段的压控振荡器 ,天线发射的微波是频率被线形调制的连续波,当回波被天线接收到时,微波发射频率已经改变。发射波与回波的频率差正比于天线到液面的距离,以此计算出液位高度 。发射波与回波的差频信号经过信号放大器和数字信号处理器后,再经 A/D 转换和傅立叶变换后,得到差频信号的频谱特性,再由仪表微处理器进行计算,最后转换为与被测液面成比例关系的电信号。

目前根据两种测量原理制造的雷达液位计均可在相当宽的温度范围内保证1 m m 甚至更高的精度。各雷达液位计制造商在产品类型方面均可提供工业控制级雷达和贸易计量级雷达。
