科普雷达物位计螺纹相关的小知识

作者: 编辑: 来源: 发布日期: 2022.08.16
信息摘要:
很多用户在选购雷达物位计时,常常会听到厂家介绍,某个雷达物位计是螺纹连接,某个雷达物位计是法兰连接。这时候很多人心中就产生了疑问,什么是螺纹…

很多用户在选购雷达物位计时,常常会听到厂家介绍,某个雷达物位计是螺纹连接,某个雷达物位计是法兰连接。这时候很多人心中就产生了疑问,什么是螺纹,什么是法兰?关于法兰,之前的文章中我们又提到过很多次,有兴趣的用户可以翻阅。今天小编就给大家科普一下螺纹方面的相关知识!

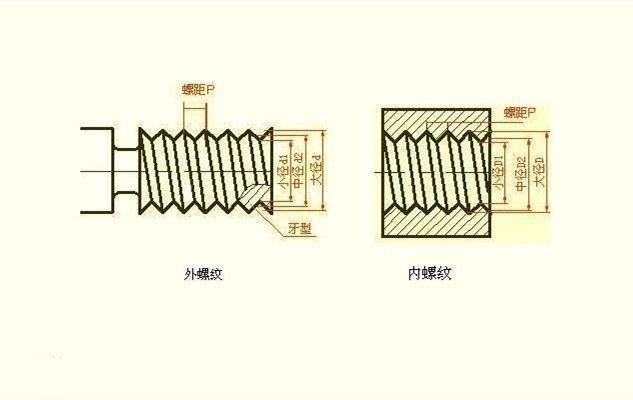

螺纹是指,在圆柱形或锥形母体表面形成的具有特定横截面的螺旋线性连续凸形零件。根据螺纹的形状,螺纹分为圆柱螺纹和圆锥螺纹,根据其截面形状分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹和其他特殊形状螺纹,根据其在母体中的位置分为外螺纹和内螺纹。那么什么是螺纹连接呢?螺纹连接是一种应用广泛的可拆卸固定连接方式,具有结构简单、连接可靠、拆装方便等优点。传统的螺纹检测方法是接触式螺纹量规或使用万能工具显微镜手工测量。量具工作量大,工作效率低,测量结果容易受人为影响。

a71ea8d3fd1f41347f42fcfc251f95cad1c85e3f

(图源网络)

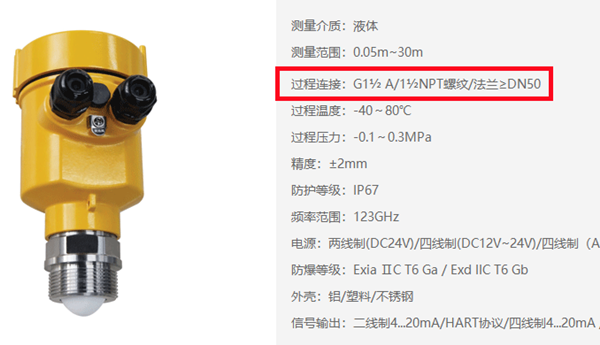

虽然螺纹的标准种类有很多,但是雷达物位计常用的螺纹一般来说有四种,第一种是60°圆锥管螺纹,代号:Z(旧机械制图标准)、NPT(管螺纹标准)常用规格为NPT1/2"或1/2 NPT,它的特点是密封螺纹,无需配密封圈。第二种是55°圆锥管螺纹,代号:ZG(旧机械制图标准)、R(外螺纹,管螺纹标准1987-1999年,R1或R2(外螺纹,管螺纹标准2000年后),Rc(内螺纹,管螺纹标准),常用规格为Rc1/2,它的特点也是密封螺纹,无需配密封圈。第三种是米制螺纹代号M,常用规格为M20x1.5、M27x2,它的特点是非密封螺纹,需配密封圈实现密封。最后一种是55°圆柱管螺纹代号G,常用规格为G1/2、G3/4,它的特点和米制螺纹一样,也是非密封螺纹,需配密封圈实现密封。这里给大家举个例子,我司的雷达液位计,型号HBRD901,使用了螺纹 G1½ ”A / 螺纹 1½ ”NPT ,另一款80G调频雷达物位计,使用了G1½ A/1½NPT螺纹等等,例子还有很多,我们在之后也会给大家慢慢科普。

f3d3572c11dfa9ecd7b0af9562d0f703908fc192

(图源网络)

微信图片_20220816152446

雷达物位计是精密仪表,所以它的每一个部件都是很重要的,每一个应该有的环节都是必不可少的。通过今天这篇文章,相信大家对螺纹有了一些了解,关于螺纹相关的知识,小编今后也会继续讲解。
