智能雷达料位计

介绍两种物位检测方式

作者: 编辑: 来源: 发布日期: 2022.08.17
信息摘要:
市场上用来测量物位的仪表种类琳琅满目,不同的仪表也会有不同的测量方式,几乎没有一种仪表和测量方式是通用的,都有优势,也都有一些局限性,所以我…

市场上用来测量物位的仪表种类琳琅满目,不同的仪表也会有不同的测量方式,几乎没有一种仪表和测量方式是通用的,都有优势,也都有一些局限性,所以我们选型的时候必须根据自己的具体情况选择。今天主要是,想给大家分享几种物位检测方法。

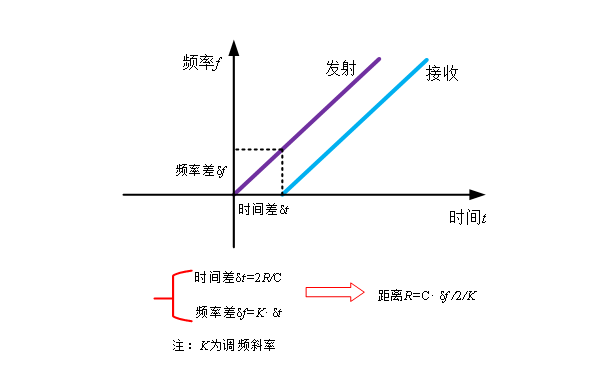

最先要说的物位测量方式就是,回波测距法(时间行程法),在回波测距法中,利用某种能量脉冲(超声波、激光或微波)在被测物料面上的反射,并测量从发射至接收到反射回波的行程时间来测量物料面的距离,在储罐中,用储罐总高度来减去此空罐部份高度,就可得知物位高度,并转换成相应电信号输出。

微信图片_20220817161942

这类方法测量的基础是,能量波在空气中有固定的传播速度,在被测物料面上会产生反射。通常反射的条件是两种介质的某种物理特性有差别,能量在相界面上就会产生反射。超声波在声阻抗率,不同的相界面上会产生反射。微波(电磁波)在不同介电常数介质的相界面上会产生反射;光波在不同折光率的相界面上会产生反射。优点是非接触式测量,应用面广,使用方便。缺点是超声波法不适用于高温高压、真空场合。较适合于块状、颗粒状、固态物料物位测量。微波法适合于高温、压力及有挥发场合,但被测物料相对介电常数低时,测量有困难。激光法由于波束角小,可以测量大量程,但对被测物料的光学反射性能有一定要求。

第二种要要说的重锤探测法,这种方法是利用一套机械电气系统来模拟人工检尺的方式来测量固态料位。位于测量钢缆端部的重锤在电机驱动下,从料仓顶部下行,测量轮同时计量出下行距离。当重锤下落到固态料面上时,钢缆张力减小,张力传感器使电机反转,使探锤复位。如果预先将料仓总高存入仪表中,减去重锤测得的空仓距离,即可得到物位。并可转换成相应的电信号输出)。这种测量方式的优点是测量量程大,可达70m,精确度也较高。缺点是结构较复杂,测量时易埋锤,维护工作量大。

微信图片_20220817161936_副本

(图源网络)

本文分享了回波测距法和重锤探测法的原理和优缺点,物位测量方法还有很多种,最近也会给大家陆续讲解,敬请期待!
