结合案例说明雷达物位计跳变的原因及解决办法

作者: 编辑: 来源: 发布日期: 2022.07.15
信息摘要:
相信不少用户在使用雷达物位计的过程中,都遇到过跳变的问题,一时不知道如何解决。今天结合实际案例给大家分享一下,雷达物位计出现跳变,是什么原因…

相信不少用户在使用雷达物位计的过程中,都遇到过跳变的问题,一时不知道如何解决。今天结合实际案例给大家分享一下,雷达物位计出现跳变,是什么原因,又是如何解决的。

某工厂安装使用我公司18台高频雷达物位计和1台导波雷达液位计,用于测量焦炭和水。客户反应仪表跳变比较严重,经过售后工程师现场查看,发现确实大部分仪表在空罐的时候都存在跳变的情况,问题都集中在测量12.7米的10个大罐的物位计上。

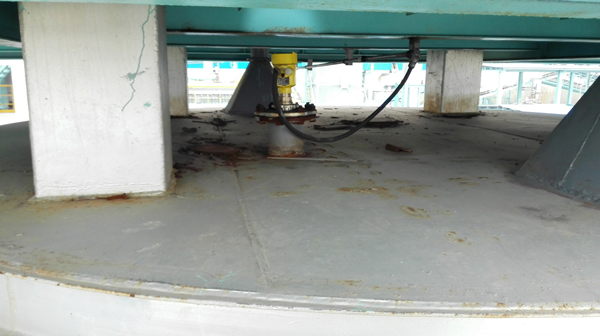

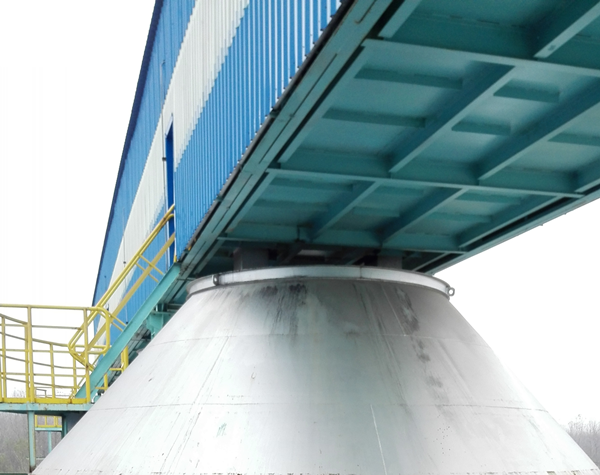

售后工程师判断,这10台测量12.7米大罐的雷达物位计真正跳变的原因是因为罐顶是个锥形的罐顶,在锥形罐顶中间有个直径2米左右的平台,仪表安装在平台上面。虽然是安装在一个平面上,但这个罐相对来说还是一个锥顶罐,安装在正上方,当罐内没有料的时候罐底就会反射回来多个虚假回波集中在罐顶,由于表的位置相对要靠中间,就能接收到多个阈值相当的信号,所以会产生跳变。



要想彻底解决这个问题,保证仪表以后不出问题,唯一的方法就是更改安装位置,将仪表安装在锥形顶的斜面上。但是由于客户方面的原因,不能重新安装,只能尽量调试。

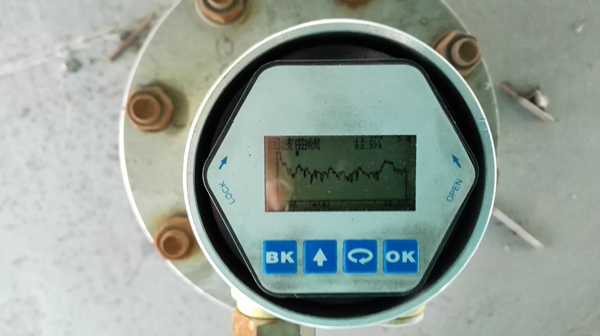

根据这种情况,我们的售后工程师给出的解决方案是,只能在罐内没有料的情况下,通过调试角度,把罐底信号尽可能的往大调,调试到一个能使罐底信号比虚假信号要大的角度去,然后再通过虚假回波学习将二次回波屏蔽掉。使仪表在空罐状态下不出现跳变,等进料以后由于物料介电常数相比金属罐底要弱就不会再产生过多的虚假回波。


这个案例充分说明了,仪表安装位置的重要性。只有将仪表安装在正确的位置,才可以准确测量,希望这个案例可以给大家一个参考。
