简单了解导波雷达液位计的同轴式和杆式

作者: 编辑: 来源: 发布日期: 2021.10.12
信息摘要:
看到这个标题,很多人很疑惑,同轴式和杆式是什么,是导波雷达液位计的型号吗?实际上,同轴式和杆式是导波雷达液位计的探测组件类型。

导波雷达液位计的同轴式和杆式

看到这个标题,很多人很疑惑,同轴式和杆式是什么,是导波雷达液位计的型号吗?实际上,同轴式和杆式是导波雷达液位计的探测组件类型。

导波雷达液位计主要有三种探测组件类型,即杆式、缆式和同轴式。其中杆式和缆式还分为单杆式、双杆式、单缆式和双揽式。同轴式,又称同轴管式天线。接下来,我们简单了解一下导波雷达液位计的同轴式和杆式。

导波雷达液位计

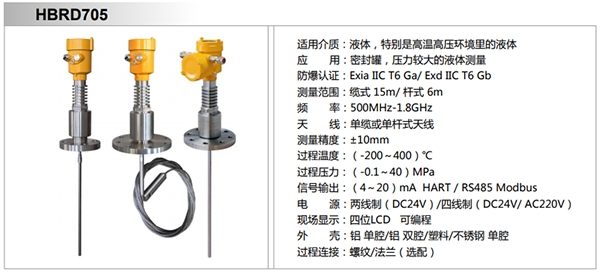

杆式导波雷达液位计探测组件主要由一根金属杆或者两根平行金属杆组成,它主要应用于泡沫较大的液体工况,杆式导波雷达液位计对泡沫和蒸汽有极强的穿透能力。不过,杆式导波雷达液位计的测量范围有限,最大量程为6米,这一点需要注意一下。

导波雷达液位计

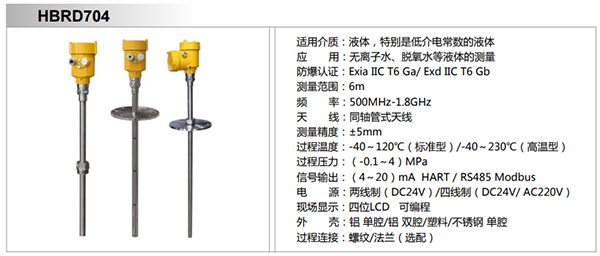

同轴式导波雷达液位计由一根金属棒和一根金属圆管安装而成,雷达液位计发射的雷达波在金属圆管和金属棒中间的空隙传播。这种液位测量方式与杆式相比,能量比较集中,不容易扩散,而且外界对其影响比较小。从这一点考虑,同轴式导波雷达液位计更适合介电常数较低的液位测量。有数据显示,同轴式雷达液位计可以捕捉到介电常数低至1.5的液体介质的反射信号。

不过,它的测量范围最大也是6米。如果测量范围超过6米,则应该考虑缆式导波雷达液位计。

同轴式和杆式导波雷达液位计与缆式导波雷达液位计最大的区别是测量范围不同,而同轴式和杆式之间最大的区别是适宜的工况不同,杆式比较适合结垢工况,而同轴式却不推荐这种工况场合。

每一种雷达液位计都是专业人员多年研究的成果,它其中的学问远不止我们了解的这么简单。大家如果想要深刻的了解,需要付出一定的时间和精力。
