HBRD雷达液位计_食品制药行业专用_原理_应用_选型指南

在食品、制药行业生产过程中，液位测量是保障产品品质、符合GMP/FDA合规标准、实现安全生产的核心环节。相较于传统接触式液位计，HBRD雷达液位计凭借非接触测量、全卫生级设计、高精度稳定输出、耐腐抗干扰等优势，成为食品制药行业液位测量的优选设备，广泛应用于原料仓储、生产反应、成品储存等全流程。本文详细解析HBRD雷达液位计的工作原理、食品制药行业具体应用场景及科学选型方法，助力企业精准选型、提升生产效率，筑牢合规防线。

一、HBRD雷达液位计工作原理（核心技术解析）

HBRD雷达液位计基于高频微波反射原理，采用FMCW调频连续波技术，无需与被测物料直接接触，从根源上解决食品制药行业“物料污染、卫生死角”的核心痛点，其工作流程清晰、技术成熟，适配行业复杂工况：

1. 信号发射：HBRD雷达液位计通过内置专用天线，向储罐、反应釜内物料表面发射80GHz高频微波信号（主流适配型号），该频段微波波束角仅2°-4°，能量集中、穿透性强，可轻松穿透物料蒸汽、泡沫，不受物料粘度、密度、温度波动影响，适配食品制药行业多种复杂物料测量需求。
2. 信号反射与接收：当微波信号接触到物料表面时，因空气与物料介电常数存在显著差异，大部分信号能量被反射形成回波，天线实时捕获回波信号并传输至内部信号处理模块，确保信号传输的完整性与及时性。
3. 液位换算：信号处理器通过时间飞行法（ToF）精准记录信号发射与接收的时间差，结合微波传播速度（光速），通过核心公式换算出天线到液面的垂直距离，再结合预设的空罐、满罐高度，自动输出当前精准液位数据，实现实时监测。
4. 抗干扰优化：HBRD雷达液位计集成自主研发的智能抗干扰算法，可自动过滤虚假回波、环境噪声等干扰信号，同时具备抗泡沫、抗冷凝、抗结晶功能，即使在搅拌罐、发酵罐等物料剧烈波动的场景，仍能保持高精度测量，避免因信号失真导致的生产失误。

二、HBRD雷达液位计在食品制药行业的核心应用

食品制药行业对液位测量的核心要求是“卫生合规、精准可控、耐腐耐用”，HBRD雷达液位计通过定制化材质与功能优化，完美适配两大行业全流程场景，覆盖原料、生产、成品三大核心环节：

（一）食品行业应用场景

食品行业物料多为高粘度、易起泡、需高温清洗类型，HBRD雷达液位计针对性解决传统仪表污染、挂料、抗干扰差等痛点，具体应用如下：

1. 液态原料储罐：适配果汁、糖浆、食用油、乳制品、酱油醋等原料储罐的液位监测，采用全卫生级材质设计，无卫生死角，可耐受CIP原位清洗、SIP原位灭菌，避免原料交叉污染，测量精度稳定在±1mm-±2mm，助力原料精准管控与库存核算。
2. 生产反应/搅拌罐：用于果酱、饮料、乳制品加工的反应釜液位测量，适配搅拌、高温（80℃-150℃）、泡沫较多的工况，80GHz高频微波可穿透泡沫层，精准捕捉真实液面，避免因泡沫干扰导致的投料误差，保障产品口感与品质一致性。
3. 成品仓储罐：适配瓶装饮料、乳制品等成品储罐的液位监测，设备体积小巧、安装便捷，支持数据远传与高低液位报警，避免成品溢出浪费，提升仓储管理效率，适配食品行业智能化生产需求。

（二）制药行业应用场景

制药行业需严格遵循GMP、FDA合规标准，物料多带腐蚀性、易结晶，无菌要求严苛，HBRD雷达液位计通过材质升级与功能优化，实现全流程合规适配：

1. 药液/试剂储罐：用于中药提取液、西药原液、化学试剂等储罐的液位测量，接液部件采用PTFE、316L不锈钢等药用级材质，无卫生死角，可耐受强酸强碱等腐蚀性药液，避免药液污染，测量精度达±0.8mm-±2mm，保障药液配比精准。
2. 生物发酵罐：适配氨基酸、抗生素等生物发酵罐的液位监测，解决发酵过程中泡沫多、物料粘稠、温度波动大的测量难题，具备抗结晶功能，避免发酵液结晶附着天线导致的信号失真，保障发酵工艺稳定，减少染菌风险。
3. 无菌水储罐：用于无菌车间内纯化水、注射用水等物料的液位监测，设备防护等级达IP67（可定制IP68），具备防爆、防尘、防水功能，支持蓝牙/红外远程调试，杜绝外界污染物进入车间，符合制药行业无菌合规要求。

三、食品制药行业HBRD雷达液位计选型指南

食品制药行业选型的核心是“合规性+适配性”，结合物料特性、工况环境、合规标准，科学选择HBRD雷达液位计参数与配置，可有效提升测量稳定性、降低维护成本，以下为四大核心选型要点：

（一）材质选型（合规核心）

材质直接决定设备的卫生性、耐腐蚀性与合规性，需严格遵循GMP、FDA标准，根据物料腐蚀强度分级选择：

• 普通食品物料（无腐蚀、低粘度）：果汁、乳制品、食用油等，选择316L不锈钢天线+316L不锈钢卫生法兰，密封件采用食品级氟橡胶，推荐型号HBRD-FMW12食品通用型。
• 高粘度/易挂壁食品物料：糖浆、果酱、蜂蜜等，选择PTFE包覆平面天线+316L不锈钢法兰，推荐型号HBRD-FMF11食品专用型。
• 制药腐蚀性/无菌物料：药液、化学试剂、发酵液等，选择哈氏合金+PTFE双层包覆天线+哈氏合金法兰，密封件采用药用级氟橡胶，推荐型号HBRD-FMF11制药定制款。

（二）频率与精度选型

• 频率：优先选用80GHz高频款，抗泡沫、抗蒸汽、抗挂壁能力强，适配绝大多数食品制药工况；26GHz适用于清洁、无泡沫、低粘度的纯化水储罐，性价比更高。
• 精度：制药药液配比、贸易结算选用±0.8mm-±2mm高精度；食品原料、成品仓储选用±2mm-±3mm，兼顾实用与成本。

（三）量程与安装选型

• 量程：在实际液位范围基础上预留10%-30%余量，优先选用盲区≤0.1m型号，适配小容积储罐与低液位测量。

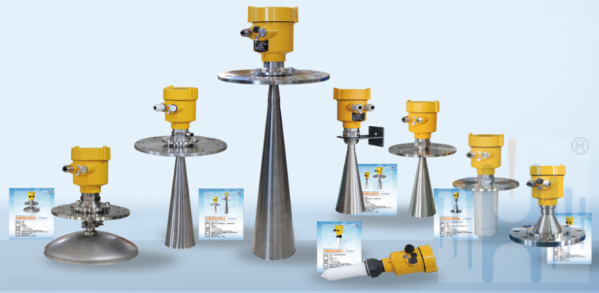

• 安装：主流采用顶装式，安装于罐顶中心，远离进料口、搅拌器、盘管，天线与罐壁距离≥300mm；狭小空间选用紧凑型平面天线，大型储罐选用喇叭天线；统一采用卫生卡箍连接，便于清洗消毒。

（四）合规与功能选型

• 合规认证：必备GMP、FDA食品/药用级材质报告，Ex ia IIC T6、Ex d IIC T6防爆认证，防护等级不低于IP67。
• 智能功能：支持4-20mA/HART数据远传、蓝牙/红外远程调试、高低液位自动报警，可对接DCS系统，满足生产追溯与智能管控需求。

四、HBRD雷达液位计行业应用优势

相较于传统浮球式、电容式液位计，HBRD雷达液位计在食品制药行业优势突出：

1. 卫生合规：非接触测量，无卫生死角、不易挂料，支持CIP/SIP清洗灭菌，完全满足GMP、FDA规范，杜绝物料交叉污染。
2. 耐腐耐用：采用316L不锈钢、PTFE、哈氏合金等优质材质，耐受各类腐蚀药液，使用寿命可达5-8年，大幅减少运维成本。
3. 精准稳定：80GHz高频技术，抗泡沫、抗蒸汽、抗结晶，年漂移量＜±0.5mm，测量数据稳定可靠。
4. 工况适配广：适应-40℃-250℃温度区间、-0.1-4.0MPa压力范围，可定制适配各类生产工况。
5. 智能便捷：支持远程调试与数据远传，无需频繁拆卸检修，降低现场操作带来的污染风险，契合行业智能化发展趋势。

五、结语

食品、制药行业的液位测量，核心是平衡“合规性、精准性、卫生性、耐用性”，HBRD雷达液位计凭借非接触测量、全卫生设计、高精度、强抗干扰、宽工况适配的核心优势，完美解决传统液位计的污染、测量不准、不合规等痛点，成为两大行业液位测量的优选设备。

企业在选型时，需以“材质合规”为核心，结合物料特性、工况环境、精度需求与合规标准，精准匹配HBRD雷达液位计的频率、量程、安装方式与智能功能，同时遵循安装规范与后期维护要求，可实现液位的长期稳定测量，助力企业提升生产效率、保障产品品质、满足行业合规要求，为食品制药行业高质量发展提供可靠的液位测量支撑。

如果您有食品、制药行业液位测量需求，需要针对性的HBRD雷达液位计选型方案，可联系我们，专业技术团队为您提供一对一定制服务。
