反应釜液位测量特点及液位计选型——HBRD雷达液位计

反应釜液位测量特点及液位计选型——HBRD雷达液位计

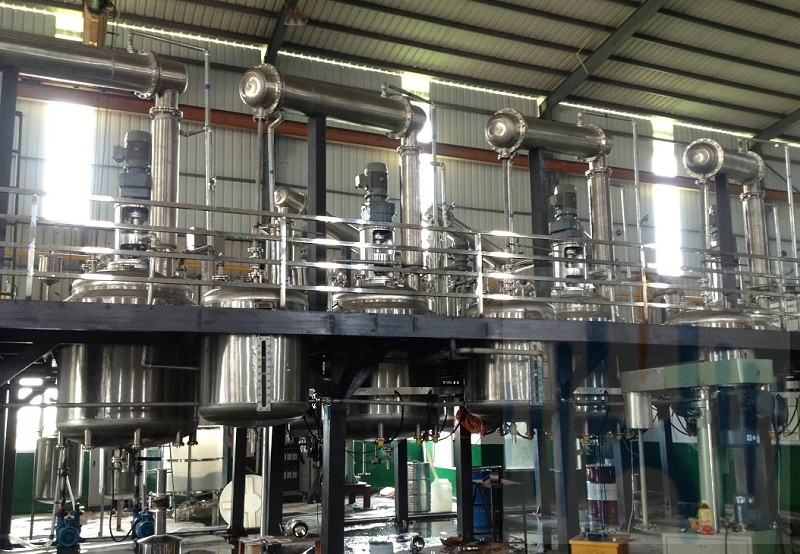

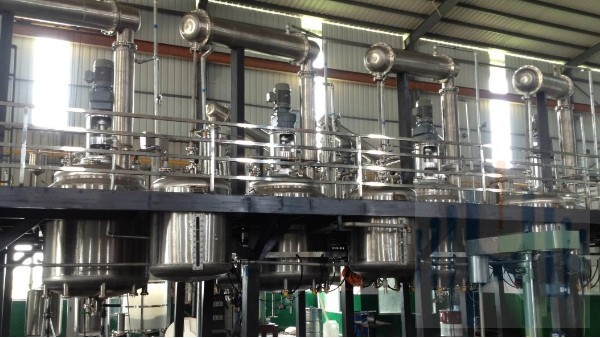

在化工、医药、食品等工业领域，反应釜作为核心设备，其液位测量的精准性直接关系到生产效率与产品质量。传统液位计在高温高压、介质粘稠或搅拌剧烈等复杂工况下易失效，而HBRD雷达液位计凭借非接触测量、高精度和强抗干扰能力，成为反应釜液位监测的理想解决方案。本文将深入探讨反应釜液位测量的核心挑战，并解析HBRD雷达液位计的选型优势。

一、反应釜液位测量的核心挑战

反应釜的工艺特性对液位计提出了严苛要求，主要挑战包括：

极端环境耐受性：反应釜常处于高温(100-350℃)和高压(1-10MPa)环境，液位计需具备稳定的密封与信号传输能力，避免因温度波动导致测量偏差。

介质适配性：介质多为粘稠液体(如树脂、沥青)或腐蚀性溶液(如酸碱液)，易粘附或腐蚀传统设备，影响测量精度。

快速响应需求：反应过程中液位变化迅速(如进料/出料阶段)，液位计需具备≤0.1秒的响应速度，确保与控制系统联动精准。

卫生与防爆要求：食品和医药行业需符合卫生标准(如3A认证)，化工行业则需防爆设计(如Ex d IIB T4等级)以适配易燃易爆介质。

二、HBRD雷达液位计的技术优势

针对上述挑战，HBRD雷达液位计通过高频技术与智能设计实现精准适配：

非接触测量：采用80GHz高频雷达技术，避免介质污染，尤其适合食品、医药等卫生要求严格的场景。其波束角仅3°，能量集中，可穿透蒸汽和泡沫，减少搅拌器或支撑结构干扰。

高精度性能：测量误差控制在±1mm以内，支持快速响应模式(50ms内检测)，确保液位波动时仍能提供稳定数据。例如，在油脂加工中，可实时触发溢流报警，防止生产事故。

复杂工况适配：内置自适应滤波算法，可屏蔽搅拌涡流或蒸汽干扰，在高温(250℃)或高粘度环境中稳定运行。导波雷达型号通过金属导波体接触介质，进一步减少信号衰减。

卫生与耐用设计：采用316L不锈钢外壳和PTFE密封天线，耐腐蚀且易清洁，满足IP67防护等级，延长设备寿命。

三、HBRD雷达液位计在反应釜中的选型要点

选型时需结合反应釜工况与介质特性，核心维度包括：

频率选择：80GHz高频雷达为反应釜首选，其小波束角(3°)适配狭窄空间，避免搅拌器或挡板干扰;26GHz型号成本较低，但波束角较大(10-15°)，仅推荐用于大量程或低介电常数介质。

天线类型：喇叭天线(PTFE涂层)适合粘稠或腐蚀性介质，表面光滑防粘附;导波雷达天线(导波杆/缆)适配剧烈搅拌或液位波动大的工况，回波稳定性高。

材质与密封：高温高压环境需选用哈氏合金或蒙乃尔合金导波体，配合双端面机械密封，泄漏率低于1×10⁻⁶Pa・m³/s，确保长期可靠性。

智能功能：集成蓝牙调试和HART通讯协议，支持远程参数设置与数据管理，简化维护流程。

四、应用案例与行业适配

HBRD雷达液位计已成功应用于多个工业场景：

油脂化工：在250℃高温蒸馏釜中稳定运行，通过蓝牙调试实现快速校准，提升生产效率。

食品加工：非接触设计避免乳制品或糖浆附着，减少清洗频率，符合卫生规范。

医药生产：防爆型号适配易燃溶剂，确保反应釜在高压环境下安全运行。

结语

反应釜液位测量需兼顾精度、安全与耐用性，HBRD雷达液位计凭借高频技术、智能算法和材质优化，成为复杂工况下的首选设备。选型时需重点评估频率、天线类型和密封设计，以匹配特定反应釜需求。如需进一步了解HBRD雷达液位计的型号参数或定制方案，可联系慧博新锐专业工程师获取支持。 联系电话:400-1610-067.
