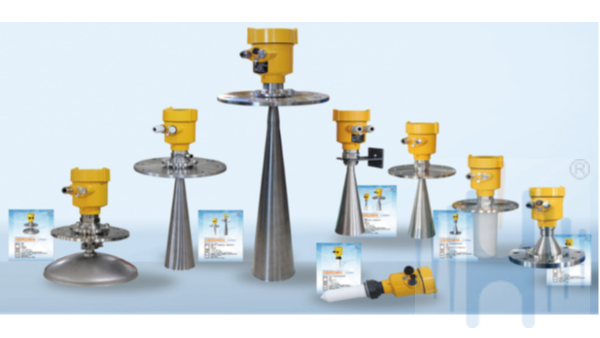

大型储罐液位测量解决方案丨HBRD雷达液位计

大型储罐液位测量解决方案丨HBRD雷达液位计

在石油化工、油气储运、能源化工等核心领域，大型储罐作为物料存储的核心载体，其液位参数的精准把控直接关系到生产安全、资产计量与工艺优化。传统储罐液位测量方式普遍存在抗干扰能力弱、精度不足、维护成本高等痛点，难以适配大型储罐（罐高多在15-30m）的复杂工况需求。HBRD 雷达液位计凭借非接触测量、高精度、强环境适应性等核心优势，成为大型储罐液位测量的优选方案，为行业提供稳定可靠的储罐液位测量解决方案。

一、大型储罐液位测量的核心痛点与行业需求

大型储罐普遍面临介质多样（原油、成品油、化学品、液化气等）、工况复杂（高温、高压、蒸汽、粉尘、湍流）、测量量程大等问题，传统储罐液位测量手段往往力不从心：

•  接触式测量（钢带、伺服液位计）：易受介质腐蚀、粘稠物粘附，机械磨损严重，维护频次高，且在大型储罐长量程测量中精度偏差明显；

•  普通超声波测量：受蒸汽、粉尘、温度梯度干扰大，信号衰减快，无法实现长距离稳定的储罐液位测量；

•  静压式测量：对介质密度变化敏感，安装复杂，在高压大型储罐中密封风险高，难以满足精准计量需求。

行业对大型储罐液位测量的核心需求集中在三点：一是精度达标，过程级测量需±10mm以内精度，贸易级计量需±1mm级精度；二是稳定可靠，能适应极端工况长期运行；三是运维便捷，降低人力与时间成本。 HBRD雷达液位计针对性解决上述痛点，完美匹配大型储罐液位测量的核心诉求。

二、HBRD雷达液位计：适配大型储罐的核心技术优势

HBRD雷达液位计基于先进的FMCW（连续调频）雷达技术，通过发射高频电磁波并接收介质表面反射回波，精准计算液位高度，其核心优势完全契合大型储罐液位测量的复杂工况：

1. 高精度长量程测量，适配大型储罐需求

HBRD雷达液位计量程覆盖0-35m，完全满足15-30m大型储罐的测量需求，测量精度可达全量程的0.1% ，最高精度±0.5mm，无论是过程级工艺控制还是贸易级计量交接，都能精准输出储罐液位数据。相较于传统测量设备，HBRD雷达液位计无需频繁校准，数据稳定性更优。

2. 强抗干扰能力，适应复杂工况

HBRD雷达液位计采用80GHz高频设计，波束角窄（最小可至3°），能有效避开储罐内搅拌器、加热盘管、进料口等干扰源，同时电磁波传播不受温度（ -196℃~450℃）、压力（真空至40MPa）、蒸汽、粉尘、挥发性气体影响。在原油、化学品等多介质大型储罐中，即使面临介质挥发、表面泡沫等情况，HBRD 雷达液位计仍能稳定捕捉回波信号，保障储罐液位测量的连续性。

3. 非接触+便捷运维，降低使用成本

HBRD雷达液位计采用顶部安装的非接触测量方式，无需与介质直接接触，彻底避免了介质腐蚀、粘稠物粘附导致的设备损坏问题。设备防护等级达IP67，防爆等级符合ATEX/IECEx Ex d IIC T6 标准，适配易燃易爆等危险场景。同时，HBRD雷达液位计结构简单，安装无需改造储罐主体，日常运维仅需定期清洁天线，维护成本较传统设备降低80%以上。

4. 智能集成，适配数字化管理

HBRD雷达液位计支持4-20mA+HART、Modbus、WirelessHART 等多种信号输出方式，可轻松集成至企业DCS系统或智能储罐管理平台，实现储罐液位数据的远程监控、自动记录与报表生成。针对多罐集群场景，HBRD雷达液位计可通过集线器实现集中管理，为企业数字化转型提供精准的储罐液位数据支撑。

三、HBRD雷达液位计大型储罐液位测量解决方案核心设计

依托核心技术优势，HBRD雷达液位计针对大型储罐不同工况，提供定制化的储罐液位测量解决方案，核心包含选型、安装、调试、运维全流程保障：

1. 精准选型：匹配多元工况需求

根据大型储罐的介质特性、压力温度、精度要求，HBRD雷达液位计提供针对性选型方案：

•  常规介质（原油、成品油，介电常数ε≥2.3）：选用HBRD-24G高频喇叭天线型号，适配常压/ 低压大型储罐，实现长量程稳定测量；

•  低介电介质（液化气、液态丙烷，ε<2.0）：选用HBRD导波雷达型号，搭配同轴导波杆，确保回波信号稳定，避免测量偏差；

•  强腐蚀/高粘度介质（硫酸、糖浆）：选用HBRD防腐型，配备PTFE密封平面阵列天线，抵御介质腐蚀与粘附；

•  贸易级计量场景：选用HBRD高精度旗舰型号，搭配多点温度传感器，集成库存管理软件，满足OIML R85贸易交接认证要求。

2. 科学安装：保障测量精度基础

HBRD雷达液位计安装遵循“避干扰、保波束”原则：优先安装于大型储罐顶部中心位置，距罐壁≥0.5m ，避开进料口、搅拌器等干扰源；浮顶储罐需适配浮顶专用安装套件，避免波束与浮顶支架碰撞；高压储罐采用定制法兰连接，确保密封性能。专业技术团队提供现场安装指导，保障安装规范到位。

3. 智能调试：快速适配工况

通过HBRD专用调试软件，录入大型储罐尺寸、介质参数等信息，开启虚假回波抑制功能，自动过滤罐内结构干扰；利用回波曲线分析工具，实时监测信号强度，精准调整测量参数。调试完成后，通过人工检尺对比校准，确保储罐液位测量误差在允许范围。

4. 全周期运维：降低使用风险

HBRD雷达液位计具备完善的自诊断功能，可实时监测设备运行状态，及时预警信号衰减、回波丢失等故障；提供定期运维服务，常规介质储罐每月清洁一次天线，腐蚀/粘稠介质储罐每周检查一次，每年进行一次全面校准，贸易级计量储罐每半年校准一次，确保长期稳定运行。

四、HBRD雷达液位计大型储罐液位测量成功案例

案例1：某石化企业25m原油大型储罐项目

• 工况：罐高25m，介质为原油，含少量蒸汽，要求过程级精度（±10mm），防爆等级 Ex d IIC T6；

• 方案：选用HBRD-24G高频雷达液位计，配备喇叭天线，量程0-30m，集成 4-20mA+HART信号至DCS系统，开启高液位报警联锁；

• 效果：储罐液位测量精度稳定在±5mm，抗蒸汽干扰能力强，连续运行12个月无故障，维护成本较原有钢带液位计降低 85%。

案例2：某油气储运企业30m液化气大型储罐项目

• 工况：罐高30m，介质为液态丙烷（低介电），压力0.8MPa，要求稳定监测液位，避免冷却系统控制失效；

• 方案：选用HBRD导波雷达液位计，搭配同轴导波杆，利用现有观察孔安装，替代原有差压变送器；

• 效果：储罐液位测量信号稳定，无偏差，冷却系统控制恢复正常，避免了储罐升级改造的高额成本，获得企业高度认可。

五、选择HBRD雷达液位计，筑牢大型储罐安全计量防线

作为专业的储罐液位测量解决方案提供商，HBRD雷达液位计以精准、稳定、可靠的产品性能，适配大型储罐复杂工况，解决传统测量痛点，为企业降低运维成本、保障生产安全、提升管理效率提供核心支撑。

无论您是石油化工、油气储运还是能源化工企业，如需定制大型储罐液位测量解决方案，欢迎咨询HBRD技术团队，我们将为您提供一对一选型指导、现场安装调试与全周期运维服务，让储罐液位测量更精准、更安心！
