单缆导波雷达液位计出现碰壁如何解决

作者: 编辑: 来源: 发布日期: 2021.12.14
信息摘要:
有些工况较为复杂,非接触式雷达液位计不太适用。这时候,便选择信号更集中的单缆导波雷达液位计进行液位测量。但是安装后,缆绳出现了碰壁的情况。这…

有些工况较为复杂,非接触式雷达液位计不太适用。这时候,便选择信号更集中的单缆导波雷达液位计进行液位测量。但是安装后,缆绳出现了碰壁的情况。这该如何解决?先来看一个例子,看看相关工程师是如何解决的。

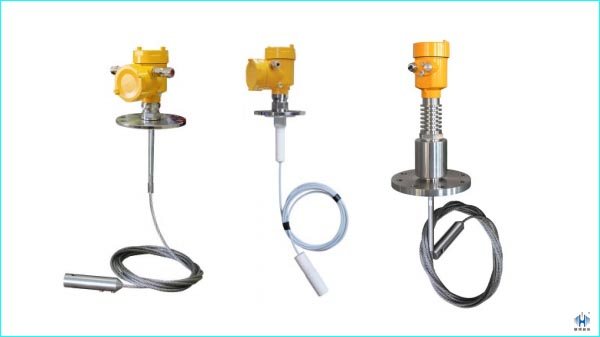

导波雷达液位计

国内某企业曾经在测量三氯氢硅等介质时,选择了杆式导波雷达液位计。但由于运输存在问题,便将杆式导波雷达液位计换成了单缆式导波雷达液位计。并选择将单缆式导波雷达液位计安装在ø50毫米的旁通管内。调试中,结果出现了缆绳碰壁的情况。

有的技术人员认为出现这种情况,是重力不够,建议增加重锤重量。于是,加装了直径40毫米、高度50毫米的重锤。结果,仪表还是会出现碰壁的现象。

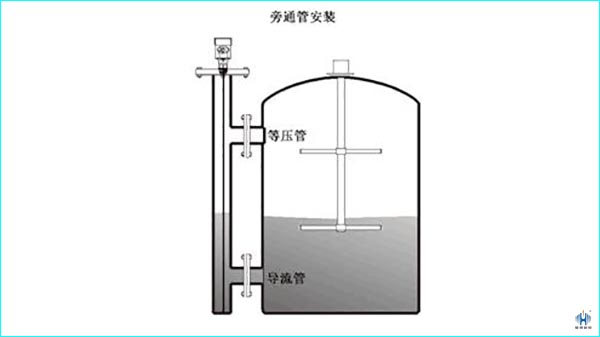

于是,技术人员开始查找资料,并重新翻阅参考手册。结果发现,很多资料上建议,单缆探杆若安装在旁通管上,旁通管直径ø≥75毫米。

导波雷达液位计

经过多方商议,相关领导给出如下解决方案:

第一,储罐量程若超过2650毫米,旁通管内安装的单缆式导波雷达液位计,在增加重锤重量的同时,将原先ø50毫米的旁通管换成ø80毫米的。

第二,针对储罐量程为1800毫米的三氯氢硅和1800毫米到2300毫米的水介质,则采用只加重重锤重量,其它一切不变。

经过以上调整后,各个储罐内的缆式导波雷达液位计很少出现碰壁的情况。

从这个现有案例中,不难看出,无论什么样的雷达液位计出现问题时,都不能一概而论,要根据具体情况,选择不同的解决方案。缆式导波雷达液位计出现碰壁的情况,除了可以选择增加重锤重量,更改旁通管尺寸之外,还可以选择加装定心环。至于最终用哪种方式,还需要根据具体情况分析选择。
