导波雷达液位计测量液/液界面时应注意哪些问题?

作者: 编辑: 来源: 发布日期: 2022.09.27
信息摘要:
导波雷达液位计非常适合测量液/液界面,例如油水界面,油与水、油与酸、低介电常熟的有机溶剂和水或酸等。但是在测量液/液界面时也是有一些需要注意…

导波雷达液位计非常适合测量液/液界面,例如油水界面,油与水、油与酸、低介电常熟的有机溶剂和水或酸等。但是在测量液/液界面时也是有一些需要注意的问题的,本文就一一给大家介绍!

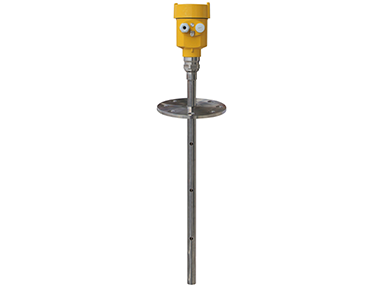

导波雷达液位计是一种接触式物位测量仪表,采用时域反射原理,电子单元发射微波脉冲并沿探头传输,当接触被测介质时,电子元件产生反射信号接收,计算从发射到接收的时间,并转换为被测介质的距离。导波雷达液位计的回波信号幅度比较大,可以测量更多种类的液体。还可测量介电常数极低的液体,被测液体的介电常数只会影响回波信号的幅度,不会干扰液位计算的结果。也可以测量不同介质的边界位置。它的功耗极低,安全性更高,由于有探头来集中能量,因此它传输到波导的信号能量可能非常小。另外,当功耗较低时,可采用回路供电,不再使用交流电源,可节省可观的安装成本。同时适用于高温、高压的工况,由于采用了探头结构,罐内不会出现多次反射回波,设计实现更简单,结果更准确。由于不断变化的介质密度、雾态和泡沫对测量没有影响。也可以在具有大量挥发性气体、泡沫、不断波动的液位、超低液位和介电常数变化的更复杂的情况下进行测量。

37c3419ecf524d73b1861b7e0d214411_18

导波雷达液位计测量液/液界面应该注意哪些问题?一般来说如果罐内有两种不同的介质,由于密度不同,两种介质会存在于液体的上下部分。如果两种介质的介电常数相差很大,则可以通过回波的差异来判断两种介质的界面,进而得到两种介质的不同高度。由于脉冲信号是通过探头传输的,空气和气体在探头上的凝结不会影响性能,因此可以长期测量低介电常数的液体。被测液体的介电常数越大,回波信号越强,越容易检测液位。所以有几个点需要注意,介电常数较低的介质应该位于上部,两种液体的介电常数差异不低于10。上层介质的介电常数是已知的,该参数可在现场确定,上层介质的最大厚度取决于其介电常数。上层介电常数下限<3,下层介电常数上限>20,可同时进行液位测量和界面测量。

37c3419ecf524d73b1861b7e0d214411_30

从以上所写就可以得知,导波雷达物位计可以测量具有极低介电常数的液体,测量不同介质的分界位,具有功耗非常低、安全性更高、抗干扰强的优点。但是一定要把握好需要注意的点,才可有最好的测量效果。
