从原理角度理解雷达液位计和电容液位计

作者: 编辑: 来源: 发布日期: 2021.09.06
信息摘要:
根据时间行程原理,研发人员研发出了雷达液位计;依据电容法原理,研发人员研发了电容式液位计。这两种液位计的原理只有简单的几个字,却包含着许多内…

雷达液位计

根据时间行程原理,研发人员研发出了雷达液位计;依据电容法原理,研发人员研发了电容式液位计。这两种液位计的原理只有简单的几个字,却包含着许多内容。今天,我们不妨走进雷达液位计和电容式液位计,从原理角度探究一下。

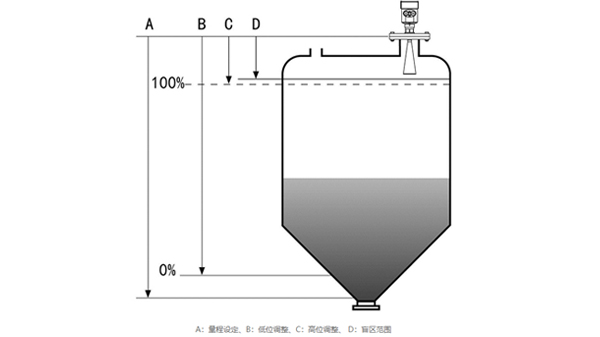

雷达液位计原理

雷达液位计的原理是时间行程法,实际上也可以说成回波测距法。这种方法,利用微波能量在被测液面上的反射,并测量从发射到接收至反射回波的行程时间来测量液面的距离。在储罐容器内,用容器总高度减去空的高度,就是液位的高度。

这种方法实现的基础是:能量波(微波)在空气中有固定的传播速度,在被测液面上会发生反射。发生反射的条件是:微波在不同介电常数介质的相面上会发生反射。

这种测量方法最大的优点是未接触性测量,一体化设计,使得安装便利,应用广泛。最大劣势是介电常数较低时,会影响测量。

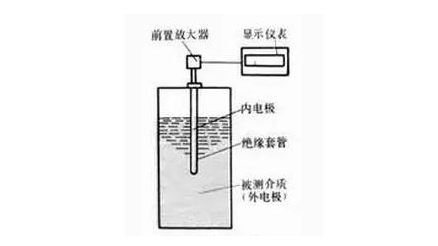

电容式液位计原理

电容式液位计的原理是电容法,绝缘安装在金属容器中的一个金属探头与容器壁构成一个电容器,其电容量的大小取决于位于探头与容器壁之间物料的多少,如果容器放空,电极间的介质为空气(相对介电常数=1),电容量很小。当物料增加时,由于物料的相对介电常数大于1,所以电容量会与液位成正比增加,通过电子部件检测出电容量的增加,即可探知液位高度。

这种测量方法最大的优势是高温高压及有腐蚀的工况都可以测量。劣势是介质介电常数的变化会影响测量,调整起来比较麻烦。

雷达液位计和电容液位计只是众多液位计中的两种,此外还有压力式液位计、超声波式液位计以及磁浮式液位计,等等。每一种液位计都有其优劣势,若想要了解的更多,敬请期待哦!
