从一个角度了解电厂中的雷达液位计

作者: 编辑: 来源: 发布日期: 2023.01.13
信息摘要:
我们有一些用户选择雷达液位计是用来应用在电厂中的,其中也不乏有在使用过程中出现测量误差的情况。所以小编想从这个角度分析一下雷达液位计在电厂中…

我们有一些用户选择雷达液位计是用来应用在电厂中的,其中也不乏有在使用过程中出现测量误差的情况。所以小编想从这个角度分析一下雷达液位计在电厂中出现误差是什么原因,以及根据雷达液位计的测量原理来说,它本身出现误差又是什么原因引起的。

f492f240590a4df88ad0d5d7940ac1c4_2

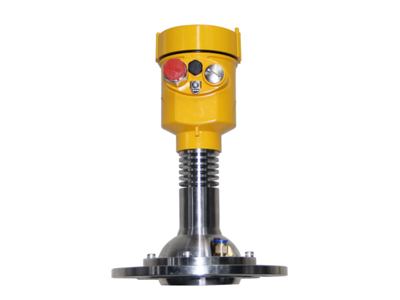

雷达液位计到底是根据什么进行测量的?其实是雷达天线发射窄微波脉冲,这些脉冲通过天线向下传输。微波撞击被测介质表面后,反射回来再次被天线系统接收,信号传输到电子线路部分自动转换成物位信号。那么根据这个原理我们可以总结出一个结论,导致雷达液位计产生测量误差的主要因素是电磁波在环境中的传播速度。介电常数是介质的一个特性,它影响电荷相互作用力的大小,介电常数越大,两个电荷之间的作用力越小。某种介质的介电常数与真空介电常数的比值称为相对介电常数,它是一个无量纲参数,在利用电磁波检测物料的液位时,被测物料的相对介电常数非常重要。它会影响电磁波的传播速度,对于相对介电常数较低的被测材料,电磁波的部分能量会进入材料内部,其余部分能量会从材料表面反射回来。当介电常数εr<2时,雷达液位计将难以测量。由于不同介质的相对介电常数不同,电磁波在其中的传播速度也不同,会导致气相介质的温度、压力、气体成分等参数发生变化,从而产生测量误差。

5c4d948168914a16a66a442a463381b1

(图源网络)

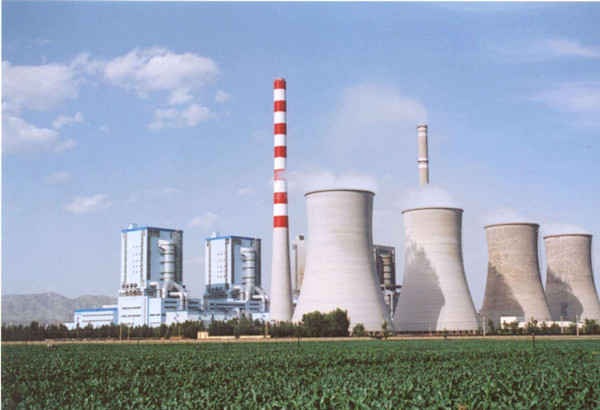

以某电厂为例,雷达液位计主要用于罐体和地坑,大部分仪表的测量精度要求为很高。该电厂一个系统的水箱液位测量使用了雷达液位计用于某系统中的储罐液位测量。当液位下降到低设定值时,打开补水阀,当液位上升到高设定值时,关闭补水阀。仪器测量环境良好,无泡沫、粉尘、液位波动、结晶等现象。该罐体上层介质为氮气,氮气是无色无味的气体,大气中体积分数:78.1%,熔点-209.86℃ ,沸点-196℃ ,相对密度0.81,临界温度-147.1℃,临界压力3.4 MPa,氮气在标准状态下的相对介电常数εrN为1.000576,所以只要雷达液位计质量过硬,并且确保仪器在现场正确安装,可以达到精准测量。

本文中的电厂环境比较简单,相对来说工况不复杂,所以雷达液位计测量误差不大。如果是环境恶劣的工况,高温高压或者是带搅拌有蒸汽这种,再或者安装不准确都会极大程度影响雷达液位计的精度。
