从两方面分析导波雷达物位计测量误差的来源

作者: 编辑: 来源: 发布日期: 2022.10.17
信息摘要:
目前,导波雷达物位计已经广泛应用于石油、化工等各个领域的水、油、固体物料等的接触测量,取得了非常不错的效果。它的测量准确度是比较不错的,但是…

目前,导波雷达物位计已经广泛应用于石油化工等各个领域的水、油、固体物料等的接触测量,取得了非常不错的效果。它的测量准确度是比较不错的,但是也有一些因素会导致测量误差的出现,今天我们从两方面分析导波雷达物位计测量误差的来源。

我们从两个方面分析,导波雷达物位计测量误差的来源,第一就是硬件误差,导波雷达物位计根据时域反射原理测量,雷达主机的时基电路产生脉冲波形,信号分为两条路径。一种方式经预触发电路放大整形,成为幅度较大、前沿抖动的脉冲信号,送至脉冲发射器。脉冲发射器通过发射天线沿探头发射周期性窄脉冲电磁波,在界面上反射后,形成一系列回波信号,由接收天线接收并发送到等效时间采样电路。另一种是给采样脉冲发生器产生采样脉冲来控制等效时间采样电路,等效时间采样电路对回波信号进行采样,然后将其转化为中低频信号,送至单片机。根据雷达原理中对雷达距离分辨率的定义可以看出,脉冲雷达所能分辨的目标之间的最小距离与发射脉冲的宽度有关。越大,影响测量的精度,发射脉冲的宽度也会影响测量的精度。

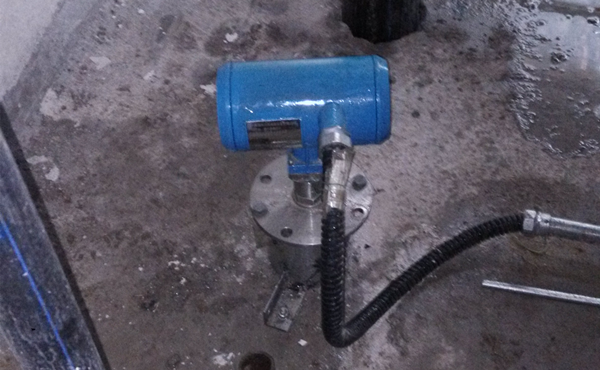

氨水

另一个是软件误差,信号处理中的粗大误差来自于对物位回波和丢失波的错误判断,前者主要是信号处理方式造成的,后者是硬件条件和环境造成的。物位回波是来自介质表面的反射回波,在采集到的回波信号中,除了物位回波外,还有其他因素产生的反射回波,统称为噪声。以物位回波信号的频率为参考,噪声可分为高频噪声和物位回波同频噪声两类。其中,高频噪声对应白噪声的高频部分,由于工作条件、电源干扰、仪器不稳定、障碍物产生的尖峰或突变信号等原因,被认为是信号同频噪声。可见,如果不能将电平回波与各种噪声区分开来,就会造成对真实回波的误判,从而产生粗差。在导波雷达物位计的信号处理中,可以看出即使是同一物位的测量值也不稳定,呈现上下波动的特点,因此存在随机误差。另外,在实验测量过程中,标准值是用钢尺或米尺读取的。由于钢尺或米尺的精度限制,读数不可避免地存在随机误差。信号处理中的系统误差主要存在于传播时间的计算中,其中,回波定位点的选择是传播时间计算的关键,电平回波波形类似于钟形曲线,有一定的宽度,有一个峰值点、一个上升沿和一个下降沿。应选择幅度相对稳定且对距离变化敏感的位置作为回波固定点,通常选择回波峰值点作为锚点。但由于信号本身的分辨率较低,即使在同一液位下,峰值点也会有1~2个点的波动。另外,实际中会出现平顶峰值波形,无法确定真正的峰值点,导致在一个液位上确定的峰值点相同,也会造成误差。

脱硫液

以上就是造成导波雷达物位计测量误差的两方面原因,至于如何去修正误差,提高导波雷达物位计测量的准确度,我们也会出一篇文章为大家解密。
