智能雷达料位计

测量浮顶原油储罐的选型知识

作者: 编辑: 来源: 发布日期: 2022.11.11
信息摘要:
浮顶罐原油储罐的液位测量是极其重要的工作,由于原油是一种特别粘稠的介质,维护量比较大,发生故障的概率比较高,所以雷达液位计凭借其特有的优势成…

浮顶原油储罐的液位测量是极其重要的工作,由于原油是一种特别粘稠的介质,维护量比较大,发生故障的概率比较高,所以雷达液位计凭借其特有的优势成为了测量它的最佳选择、而雷达液位计的天线有多种类型,哪种最适合测量外浮顶原油储罐?

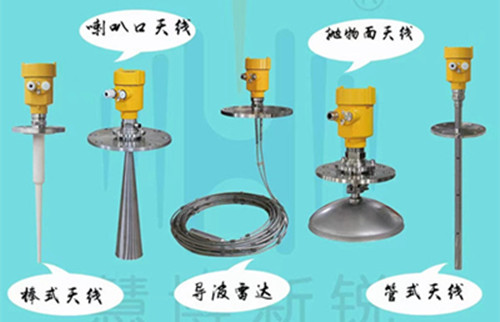

雷达液位计的天线类型主要有,喇叭口、杆状、导波管阵列天线和抛物面天线。由于原油浮顶储罐的组成介质涉及钢制浮盘,如果喇叭天线的雷达安装在支架上对浮盘进行测量,由于浮顶本身在运输过程中的摆动变形上下运动,测量效果不佳。因此,如何通过浮板有效地测量储罐内的液位,成为液位仪表选型的一大难题。一种解决方案是将雷达安装在浮顶的导柱上,但是,由于原油是一种比较粘稠的介质,当它从高位下降到低位时,会对导波管造成严重损坏,挂壁现象会影响测量效果。

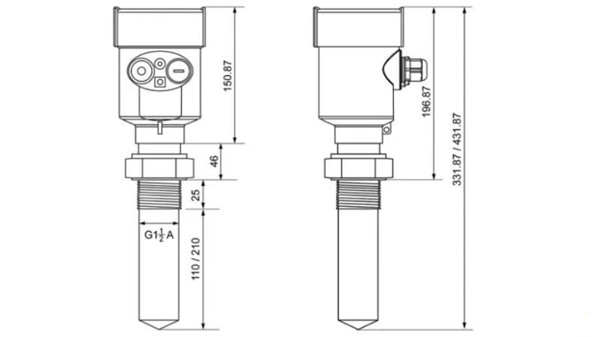

5556副本_副本

天线发射电磁波信号的能力以及抗干扰能力与其尺寸有直接关系,尺寸越大,其发射电磁波的能力就越强,抗干扰能力也随之增强。所以在这三种天线中,最好的应该是抛物面天线,但这种天线只适用于普通原油储罐。根据浮顶罐的特点,应选择带导波管的雷达天线,即喇叭口和阵列天线。用这种天线测量液位,可以用导波管穿过浮板直接检测,这样上述问题就不存在了,测量也特别准确。然而用喇叭天线测量,在原油外浮顶罐中,由于挂壁的影响,雷达指示值经常在某高位,与实际液位之间跳动。由此可见传统的喇叭天线或杆式天线的电磁波与导波管的管壁有较大面积的接 触,所以当导波管内壁不平整时,会影响测量的效果。

微信图片_202211111637071

为了解决导波管内壁不平整对测量的影响,可以采用阵列天线,这种天线可以动态平衡电磁波能量的方向,使其不接触管壁。阵列天线实际上是由几个小天线组成的天线阵列,它发出的电磁波能量集中在导波管的中心,与管壁接触的部分能量很小,因此受不平整的管壁影响,与喇叭口天线相比,原油挂壁对阵列天线回波曲线的影响很小,因此雷达可以清晰的识别液位回波,从而达到很好的测量效果。所以在几种天线中,综合考虑,导波管阵列天线绝对是最佳选择。
