从几个方面了解同轴管式导波雷达液位计

作者: 编辑: 来源: 发布日期: 2021.11.12
信息摘要:
从天线角度划分,导波雷达液位计大概有三种类型,即杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。杆式和缆式,前面已经多次介绍…

从天线角度划分,导波雷达液位计大概有三种类型,即杆式导波雷达液位计、缆式导波雷达液位计和同轴管式导波雷达液位计。杆式和缆式,前面已经多次介绍。今天,不妨来看看同轴管式导波雷达液位计。

导波雷达液位计

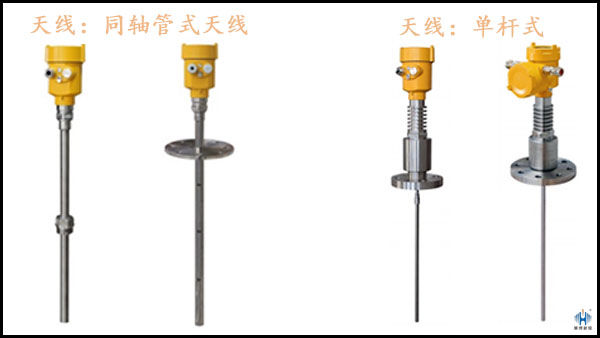

同轴管式导波雷达液位计的天线,主要由两部分组成,即金属圆管和金属棒。为了防止金属棒触碰到金属圆管内壁,引起干扰,金属棒在金属圆管内要采取固定措施。此外,金属圆管上分布着圆形孔,用于储罐内的液体介质流入。

同轴管式导波雷达液位计发射的雷达波,在金属圆管内的空间内传播,能量更集中,有效回波信号更强,测量更准确。所以,这种测量方式更加适合介电常数较低的液体液位的测量。很多脱氧水及无离子水液位测量,都会首先考虑这种测量方式。

导波雷达液位计

此外,同轴管式导波雷达液位计特殊的天线结构,具有很强的抗干扰能力,不容易受到外部的影响。对于某些特殊的工况场合,这种测量方式更加有效。

再次,同轴管式导波雷达液位计既可以在狭小空间内完成测量,又可以在高温高压环境下完成测量,所以这种测量方式环境适应性更强。

最后,有资料记载,同轴管式导波雷达液位计可以用于测量不同液体分界面的高度。液体不同,介电常数不同。雷达液位计发射的雷达波遇到分界面,会发生反射信号,因而理论来看,可以用来测量不同液体分界面的位置。

以上内容,是针对同轴管式导波雷达液位计的天线结构以及优势进行的阐述。从这些内容,可以看出这种测量方式与其它导波雷达液位计相比,能量更集中,干扰更少,测量更准确。
