雷达液位计是用什么方式工作的

作者: 编辑: 来源: 发布日期: 2018.09.26
信息摘要:
雷达液位计的工作方式采用的是:发射—反射—接收的模式。当天线发射出电磁波经过被测物体的表面反射回来后,再次被天线所接收。这个过程中,电磁波从…

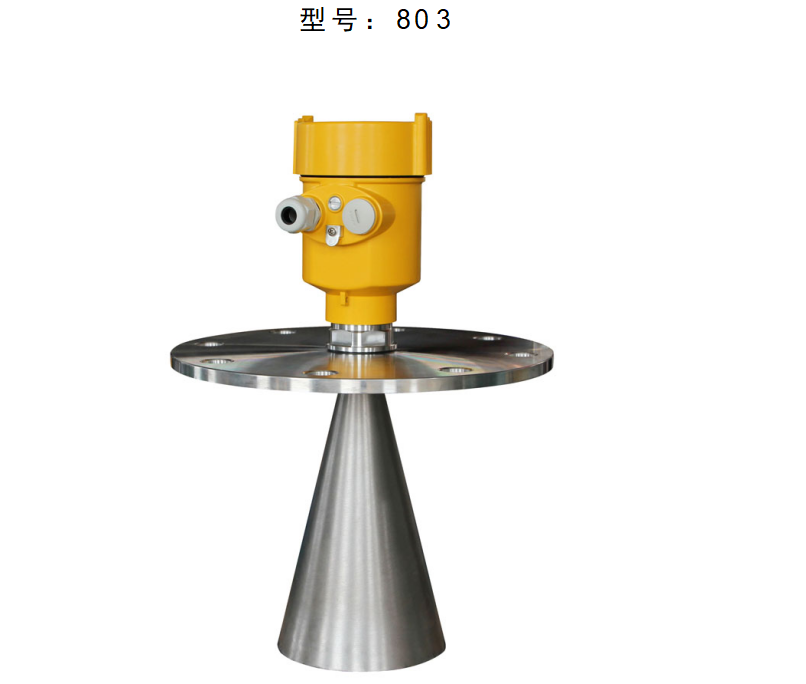

雷达液位计的工作方式采用的是:发射—反射—接收的模式。当天线发射出电磁波经过被测物体的表面反射回来后,再次被天线所接收。这个过程中,电磁波从发射到接收的时间,与到液面的距离成正比;


天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:



  D=C×T/2

其中C为光速

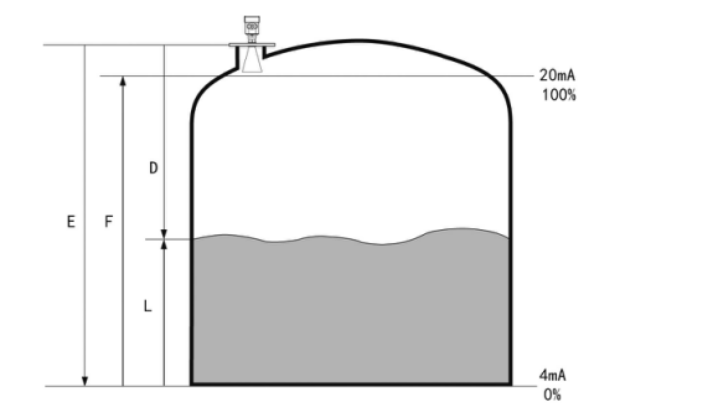

因空罐的距离E已知,则物位L为:

    L=E-D

通过输入空罐高度E=零点),满罐高度F =满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于420mA 输出
