如何制作导波管才更符合雷达液位计安装要求

作者: 编辑: 来源: 发布日期: 2021.10.09
信息摘要:
很多工况场合,雷达液位计安装在储罐内部,根本达不到精度要求。为了聚集微波脉冲,减少散射,采取的方式之一就是导波管内安装,尤其对于液面有大的波…

雷达液位计

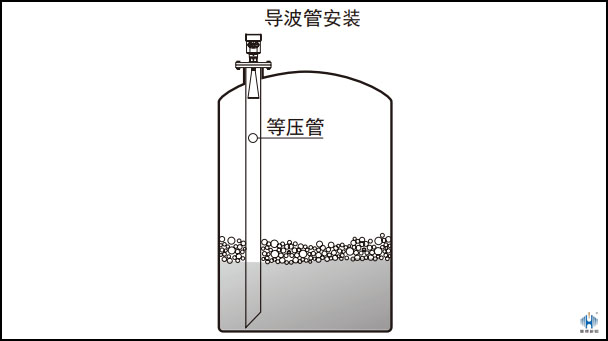

很多工况场合,雷达液位计安装在储罐内部,根本达不到精度要求。为了聚集微波脉冲,减少散射,采取的方式之一就是导波管内安装,尤其对于液面有大的波动或者有泡沫产生的场合。那么,如何制作导波管对雷达液位计测量最为有利呢?

曾经有一个石油化工行业的工程师提及过,导波管材质应选用碳钢或者不锈钢,如果是球罐使用,必须选用不锈钢。这也许是多年经验所得,也可能是专门做过相关研究。不过,看过网上一些资料,有很多也是这种看法。

雷达液位计安装

另外,有些资料还建议导波管要做成整根的,如果需要加长,必须使用外夹套焊接方法,并且间隙要小于1毫米,内壁不能有毛刺和焊缝存在。毛刺和焊缝会对真实回波信号产生干扰,影响测量效果。

最后一点,至关重要,直接关系着液位是否真实。所以,需要多加留意。导波管在制作时,需要采用间隔距离交叉开孔。开孔不宜过大,也不宜过小。过大,容易出现罐内液位波动;过小,导波管内外液位无法保证一致。有工程师根据多年经验,专门针对导波管的直径与开孔尺寸做了对应。导波管直径为DN125、DN200、DN250、DN300时,导波管开孔尺寸依次为0.1m²、0.4m²、0.8m²和1.2m²。

以上三点,都是前人总结的经验,另外,有的资料也提及过,导波管底部与储罐底部应保持一定的距离、加装反射板等内容。大家若有安装的需求,可以多查找一些相关资料或者多询问一下相关工程师。

雷达液位计

为了保证雷达液位计测量的准确性,除了可以加装导波管之外,有的还可以加装旁通管,大家可以根据自己的工况特点,选用适合的方式方法。
