浅析两种类型雷达物位计—慧博新锐

作者: 编辑: 来源: 发布日期: 2018.10.11
信息摘要:
目前市面上广泛应用的雷达物位计有两种,分别是脉冲型雷达物位计和导波型雷达物位计。慧博新锐今天来简单对比下这两种不同类型的雷达。脉冲雷达发射较…

        目前市面上广泛应用的雷达物位计有两种,分别是脉冲型雷达物位计和导波型雷达物位计。慧博新锐今天来简单对比下这两种不同类型的雷达。

脉冲雷达发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号。

优点:

1、 最大可测量70米,3毫米误差,而且不受温度、粉尘、蒸汽等环境的影响。

2、适用范围广,可用于各类型储蓄罐、石油液化气、反应釜、石化业污水罐及高温钢铁业等行业,进行连续的测量。在酿酒、食品业、制药业等领域中也被广泛使用。

3产品结构一体化,非接触式喇叭,无磨损,无污染。

4、可通过人性化的按键,HART协议及操作视窗对仪表进行设定、编辑,先进多功能的软件可消除搅拌器或其他障碍的干扰。


缺点:

1、经济型的脉冲型物位计大多数采用5.8GHz6.3GHz的微波频率,其辐射角较大(约 30°),容易在容器壁或内部构件上产生干扰回波。虽然加大天线尺寸可以稍微减少干扰,但是会造成体积增大,使用维护不方便。

2、当液面出现大幅度的波动或者密集泡沫时,测量工况就变得更复杂,信号散射脱离传播途径或吸收大部分能量,从而使返回到雷达液面计接受天线的信号更加弱小或无信号返回;

3、当储罐中有搅拌器、管道等障碍物时,这些障碍物也会反射电磁波信号,从而产生虚假的液位信号。

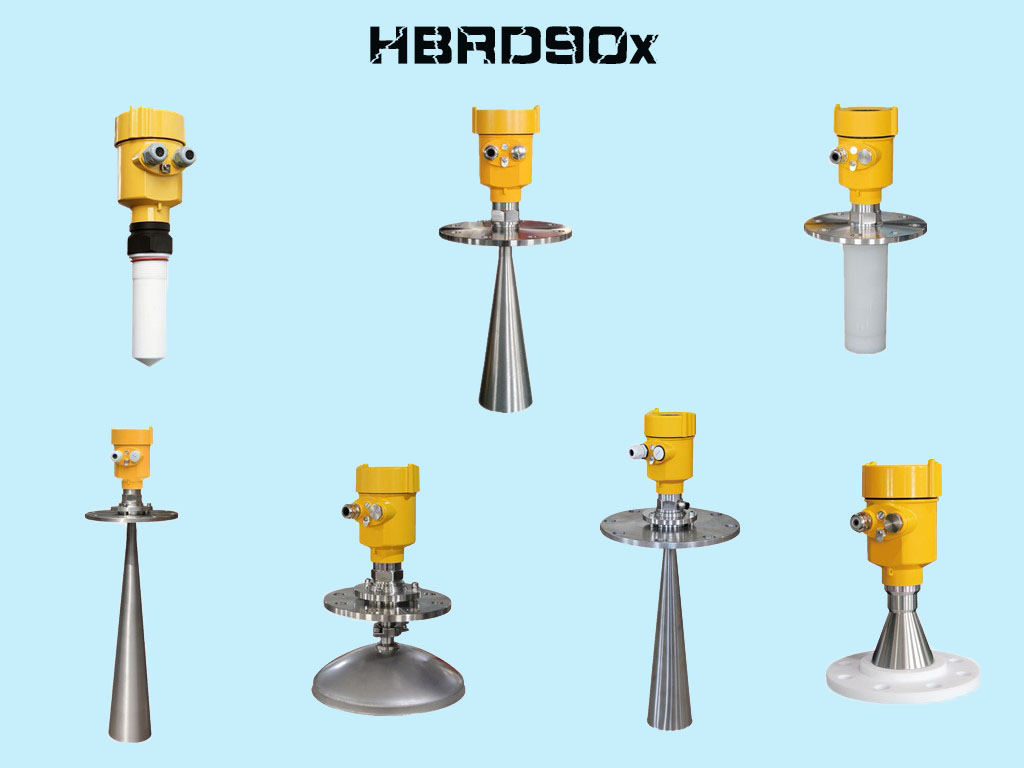

北京慧博新锐科技有限公司自主研发的26G高频雷达物位计天线尺寸小、波束角小、波长更短等优点,可完美的弥补以上缺点造成的困扰。

如果不是“十分钟情”非接触式的脉冲雷达,可以选择导波型雷达物位计。导波雷达导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

优点:

1、对蒸汽和泡沫有很强的抑制能力,测量不受影响;

2、不受液体密度,固体物料的疏松程度、温度、加料时的粉尘的影响;

3、低维护,高性能、高精度、高可靠性,使用寿命长。

缺点:

导波雷达物位计属于接触式雷达,如果需要测量的介质对卫生要求较高,则不适合使用。

北京慧博新锐科技有限公司     是一家专注从事雷达物位计研发,生产,销售,的仪器仪表公司。公司拥有现场应用经验丰富的研发团队10人,精密的研发实验装备,1000平米的生产厂房,精度1mm的全屏蔽生产测试线。为用户提供质优价廉实用的雷达物位计产品。服务热线:400-6969-088
